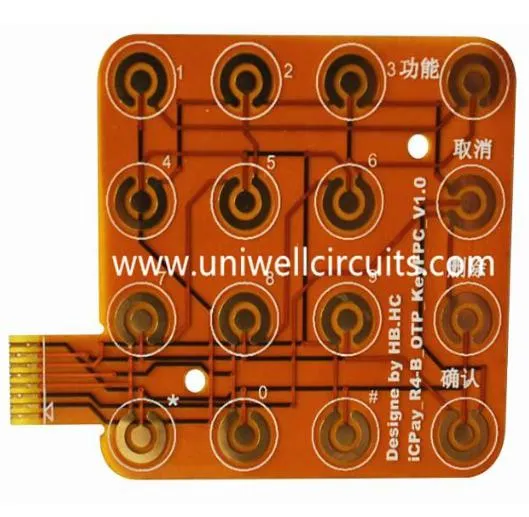

ল্যাপটপ বৈদ্যুতিন সংকেতের জন্য ডাবল পার্শ্বযুক্ত নমনীয় সার্কিট বোর্ড
1. উত্পাদনের বর্ণনা
স্পেসিফিকেশন:
স্তর: 2
বেধ: 0.12 মিমি
উপাদান: 1 / 3oz আঠালো-বিনামূল্যে বৈদ্যুতিক।
1/2 Oz তামা বেধ:
পৃষ্ঠ চিকিত্সা: ENIG।
ন্যূনতম লাইন প্রস্থ / লাইন দূরত্ব: 0.1 মিমি / 0.1 মিমি
পিআই শক্তিবৃদ্ধি বেধ: 0.1 মিমি
অন্য: আঠালো কাগজ, স্টিল শীট শক্তিবৃদ্ধি মজবুত করতে পিআই লাগান প্রয়োজন।
আবেদন: ল্যাপটপ বৈদ্যুতিন সংকেতের মেরু বদল
2. উৎপাদন ক্ষমতা
এফ পি সি ক্ষমতা
স্তরসমূহ: 20 (12 লেয়ার সহ)
লাইন বেধ / স্থান (মিল) ভিতরের লেয়ারে: 3/3, 3.5 / 3.5
আকৃতি অনুপাত: 20: 1 (পিথ); 1: 1 (অন্ধ বিয়ে)
ন্যূনতম। তুরপুন গর্ত ব্যাস (মিল): 6 (যান্ত্রিক); 4 (লেজার)
ড্রিলিং থেকে কন্ডাকটর (মিল) পর্যন্ত: 6
প্রতিবিম্বন নিয়ন্ত্রণের জন্য সহনশীলতা (+/-): 10%
অনমনীয় ক্ষমতা
উপাদান | FR4, CEM-3, মেটাল কোর, |
হ্যালোজেন মুক্ত, রজার্স, PTFE | |
সর্বোচ্চ। সমাপ্তি বোর্ড আকার | 1500 এক্স 610 মিমি |
ন্যূনতম। বোর্ড ঘনত্ব | 0.20 মিমি |
সর্বোচ্চ। বোর্ড ঘনত্ব | 8.0 মিমি |
দস্যু / অন্ধ দ্বারা (অ ক্রস) | 0.1 মিমি |
আস্পস রেশন | 16:01 |
ন্যূনতম। ড্রিলিং আকার (যান্ত্রিক) | 0.20 মিমি |
সহনশীলতা PTH / ফিট গর্ত / NPTH টিপে | +/- 0.076২ মিমি / +/- 0.05 মিমি / +/- 0.05 মিমি |
সর্বোচ্চ। স্তর গণনা | 40 |
সর্বোচ্চ। তামার (ভিতরের / বাইরের) | 6 ওজজ / 10 ওজ |
ড্রিল সহনশীলতা | +/- 2mil |
স্তর নিবন্ধন স্তর | +/- 3mil |
ন্যূনতম। লাইন প্রস্থ / স্থান | 2.5 / 2.5mil |
BGA পিচ | 8mil |
পৃষ্ঠ চিকিত্সা | এইচএএসএল, লিড ফ্রী এইচএএসএল, |
ENIG, নিমজ্জন রূপালী / টিন, ওএসপি |
3.Certifications
● উল অনুমোদিত
● ISO9001: 2000 প্রত্যয়িত
● ক্লাস 1, ২, এবং 3 ক্ষমতা
4.FAQ
প্রশ্নঃ কখন?
আমরা আপনার জিজ্ঞাসা পেতে পরে আমরা সাধারণত 24 ঘন্টা মধ্যে উদ্ধৃত। যদি আপনি মূল্য পেতে খুব জরুরী হন, তাহলে দয়া করে আমাদের কল করুন অথবা আমাদের আপনার ইমেইল এ জানান যাতে আমরা আপনার তদন্তের অগ্রাধিকার বিবেচনা করি
প্রশ্ন: আপনার মান পরীক্ষা করতে কিভাবে একটি নমুনা পেতে পারি?
মূল্য নিশ্চিতকরণের পরে, আপনি আমাদের মান পরীক্ষা করতে নমুনার জন্য প্রয়োজনীয় করতে পারেন।
আপনি নমুনা প্রয়োজন হলে, আমরা নমুনা আপনাকে বিনামূল্যে (নমুনা ধরনের এবং সংখ্যা উপর নির্ভর করে) দ্বারা পাঠাতে পারেন বা আপনি নমুনা খরচ জন্য দিতে পারেন, এবং আদেশ পরিমাণ আপনার পরিমাণ তুলনায় বড় যখন এটি নিশ্চিতকরণ ফেরতযোগ্য হতে পারে MOQ:।
প্রশ্ন: আপনি আমাদের জন্য নকশা করতে পারেন?
হ্যাঁ। আমরা একটি পেশাদারী প্রকৌশলী আছে ওয়্যার জোতা এবং তারের সমাবেশ নকশা সমৃদ্ধ অভিজ্ঞতা আছে। শুধু আমাদের আপনার ধারণা জানাতে এবং আমরা নিখুঁত পণ্য আপনার ধারনা বহন করতে সাহায্য করবে। ফাইলগুলি সম্পন্ন করার জন্য আপনার কাছে কেউ নেই তবে এটি কোন ব্যাপারই না। আমাদের আপনার detalied SPEC বলুন পণ্য, এবং আমরা আপনাকে নিশ্চিতকরণ জন্য অঙ্কন সমাপ্ত পাঠাতে হবে।
প্রশ্ন: ভর উত্পাদন জন্য সীসা সময় সম্পর্কে কি?
সত্যই, এটি অর্ডার পরিমাণ এবং আপনি অর্ডার স্থাপন সিজনের উপর নির্ভর করে। MOQ এর সীসা সময় প্রায় 10 থেকে 15 দিন। সাধারণভাবে বলতে গেলে, 4 সপ্তাহের মধ্যে সমস্ত পণ্য আপনার ঠিকানাতে পৌঁছাতে পারে।
প্রশ্ন: আপনার ডেলিভারির শর্ত কী?
আমরা EXW, FOB, CIF, ইত্যাদি গ্রহণ করি। আপনি যেটি সবচেয়ে সুবিধাজনক বা আপনার জন্য সবচেয়ে বেশি ব্যয়বহুল সেটি বেছে নিতে পারেন।
