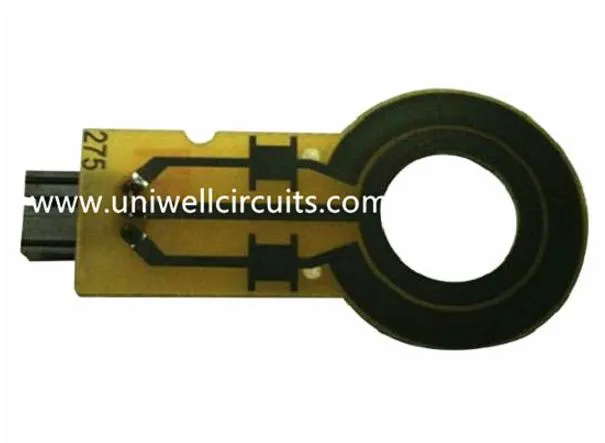

Multilayer কার্বন কালি সার্কিট বোর্ড
1. উত্পাদনের বর্ণনা
স্পেসিফিকেশন:
স্তরসমূহ: 4
উপাদান / ল্যামিনেট: FR4 TG170
বোর্ড বেধ: 1.6 মিমি
কপার ওজন: 1/1/1 / 1oz
সমাপ্তি: ENIG
কী স্পেসিফিকেশন / বিশেষ বৈশিষ্ট্য:
আমাদের সেবাসমূহ:
- PCB এবং PCBA চুক্তি প্রস্তুতকারক
- রিভার্স ইঞ্জিনিয়ারিং সেবা
- পিসিবি নকশা এবং সমাবেশ
- কম্পনেন্ট ক্রয় এবং উপাদান ব্যবস্থাপনা
- পণ্যের নকশা
- দ্রুত PCB এবং PCBA প্রোটোটাইপিং
- কেবল এবং তারের সংবিধান
- প্লাস্টিক এবং molds
- এওআই, এক্স-রে টেস্টিং, অন্য ফাংশন টেস্টিং সার্ভিস
আমাদের সুবিধা:
গুণ
আইএসও 9001: 2008 মান ম্যানেজমেন্ট
পরীক্ষা ফ্ল্যাশ পরীক্ষা এবং বৈদ্যুতিক পরীক্ষা
উল সার্টিফাইড রেটিং 94V-0
এক্স-রে পরিদর্শন
অটোমেটেড অপটিক্যাল পরিদর্শন (AOI)
ইন-সার্কিট টেস্টিং (আইসিটি) এবং ফাংশন টেস্টিং
RoHS নির্দেশক-সহনীয়
10 বছর পেশাদার পি.সি.বি. প্রস্তুতকারক চমৎকার মানের, উন্নত সেবা এবং প্রতিযোগিতামূলক মূল্য সহ রপ্তানি অভিজ্ঞতা বছর ধরে, Uniwell অনেক গ্রাহকদের বিশ্বাস এবং সমর্থন জিতেছে।
2. আমাদের উন্নত মেশিন
ড্রিলিং হল PCB উত্পাদন গুরুত্বপূর্ণ প্রক্রিয়া, আমরা আমাদের নিজস্ব ড্রিলিং লাইন আছে।
প্রথমত আমরা গারবার সার্কিটটিকে ফিল্মের সামনে নিয়ে আসব এবং তারপর আমরা ফিল্ম অনুযায়ী ঠিক একইভাবে PCB তৈরি করব। এদিকে, এক্সপোজারের নির্ভুলতা নিশ্চিত করার জন্য আমরা সারা দিনের জন্য আমাদের কর্মশালায় পরিষ্কার রাখি।
মাল্টি লেয়ার শীট জন্য, আমরা ভিতরের মানের নিশ্চিত করার জন্য ভিতরের পরিদর্শন জন্য AOI সরঞ্জাম ব্যবহার।
অন্যান্য মেশিন
3. PCB প্রস্তুতকারকের ক্ষমতা নির্দিষ্ট বিন্যাস
উপাদান | FR4, CEM-3, মেটাল কোর, |
হ্যালোজেন মুক্ত, রজার্স, PTFE | |
সর্বোচ্চ। সমাপ্তি বোর্ড আকার | 1500 এক্স 610 মিমি |
ন্যূনতম। বোর্ড ঘনত্ব | 0.20 মিমি |
সর্বোচ্চ। বোর্ড ঘনত্ব | 8.0 মিমি |
দস্যু / অন্ধ দ্বারা (অ ক্রস) | 0.1 মিমি |
আস্পস রেশন | 16:01 |
ন্যূনতম। ড্রিলিং আকার (যান্ত্রিক) | 0.20 মিমি |
সহনশীলতা PTH / ফিট গর্ত / NPTH টিপে | +/- 0.076২ মিমি / +/- 0.05 মিমি / +/- 0.05 মিমি |
সর্বোচ্চ। স্তর গণনা | 40 |
সর্বোচ্চ। তামার (ভিতরের / বাইরের) | 6 ওজজ / 10 ওজ |
ড্রিল সহনশীলতা | +/- 2mil |
স্তর নিবন্ধন স্তর | +/- 3mil |
ন্যূনতম। লাইন প্রস্থ / স্থান | 2.5 / 2.5mil |
BGA পিচ | 8mil |
পৃষ্ঠ চিকিত্সা | এইচএএসএল, লিড ফ্রী এইচএএসএল, |
ENIG, নিমজ্জন রূপালী / টিন, ওএসপি |
4.Main রপ্তানি বাজার
অভিজ্ঞ এবং দক্ষ পরিচালনার সঙ্গে সামঞ্জস্যপূর্ণ উচ্চ মানের, মালিকানা উৎপাদন কৌশল এবং পেশাদারী পরিষেবা, Uniwell সার্কিটগুলি বিশ্বব্যাপী গ্রাহকদের কাছ থেকে উচ্চ স্বীকৃতি লাভ করেছে, যার মধ্যে রয়েছে মেনল্যান্ড চীন, তাইওয়ান, মার্কিন যুক্তরাষ্ট্র, জাপান, রাশিয়া, জার্মানি, সুইজারল্যান্ড, সুইডেন, যুক্তরাজ্য, ফিনল্যান্ড, ফ্রান্স, হল্যান্ড, ইতালি, পোল্যান্ড, ডেনমার্ক, অস্ট্রেলিয়া, ব্রাজিল, সিঙ্গাপুর, থাইল্যান্ড এবং মালয়েশিয়া।
