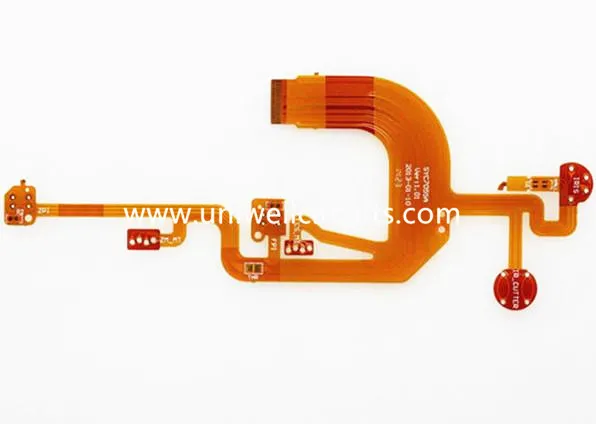

ওএসপি স্ক্যানার ফ্লেক্স পিসিবি

ওএসপি স্ক্যানার ফ্লেক্স পিসিবি
1. উত্পাদনের বর্ণনা

সবিস্তার বিবরণী
স্তর: 1
বেধ: 0.13 মিমি
উপাদান: 1OZ আঠালো ঘূর্ণায়মান হয়
কপার বেধ: 1 ওজ
সারফেস চিকিত্সা: স্বর্ণের ঢালাই
ন্যূনতম লাইন প্রস্থ / লাইন স্পেসিং: 0.1 মিমি / 0.095 মিমি
FR4 পুনর্বহাল বেধ: 0.5 মিমি
স্ক্যানার, একটি স্ক্যানিং পদ্ধতিতে ডিজিটাল সংকেতগুলিতে গ্রাফিক্স বা ছবি তথ্য রূপান্তর করার জন্য অপটিকোলনিক প্রযুক্তি এবং ডিজিটাল প্রক্রিয়াকরণ ব্যবহার করুন। কারণ এটি চালাতে পারেন উচ্চ মানের FPC। Uniwell এর স্ক্যানার অনেক ফাইল, অফিস, হাসপাতাল, শিক্ষণ এবং তাই জুড়ে। কারণ FPC পণ্য উচ্চ মানের, দীর্ঘ জীবন আমাদের কোম্পানি ভাল খ্যাতি জিতেছে

2.ফিপিসি প্রযুক্তি শীট:
স্তরসমূহ: 20 (12 লেয়ার সহ)
লাইন বেধ / স্থান (মিল) ভিতরের লেয়ারে: 3/3, 3.5 / 3.5
আকৃতি অনুপাত: 20: 1 (পিথ); 1: 1 (অন্ধ বিয়ে)
ন্যূনতম। তুরপুন গর্ত ব্যাস (মিল): 6 (যান্ত্রিক); 4 (লেজার)
ড্রিলিং থেকে কন্ডাকটর (মিল) পর্যন্ত: 6
প্রতিবিম্বন নিয়ন্ত্রণের জন্য সহনশীলতা (+/-): 10%

3.ফিপিসি অ্যাপ্লিকেশন
এফপিসি মূলত ইলেকট্রনিক্স পণ্য যেমন মোবাইল ফোন, কম্পিউটার, ল্যাপটপ, প্রিন্টার, স্ক্যানার, ফ্যাক্স মেশিন, কপিয়ার, ডিভিডি, ডিজিটাল ক্যামেরা, নোটবুক, ট্যাবলেট পিসি এ দেখা যায়। উত্পাদনের বছরগুলিতে Uniwell ইতিমধ্যে FPC সরবরাহকারীদের মধ্যে মহান সাফল্য অর্জন।

4.Little জ্ঞান --- পিসিবি উপর flake উপাদান disassembly কৌশল
পিসিবি উপর flake উপাদান disassembly কৌশল

মুদ্রিত সার্কিট বোর্ডের শীট উপাদান (পিসিবি) সীসা বা ছোট সীসার ছাড়াই নতুন মাইক্রো উপাদান। তারা সরাসরি মুদ্রিত সার্কিট বোর্ডে মাউন্ট করা হয় এবং পৃষ্ঠ সমাবেশের জন্য বিশেষ ডিভাইস। Flake উপাদান ছোট আকার, হালকা ওজন, উচ্চ ইনস্টলেশন ঘনত্ব, উচ্চ নির্ভরযোগ্যতা, শক্তিশালী কম্পন প্রতিরোধের, ভাল উচ্চ ফ্রিকোয়েন্সির বৈশিষ্ট্যগত, শক্তিশালী বিরোধী- হস্তক্ষেপের ক্ষমতা ইত্যাদি। বর্তমানে, এটি কম্পিউটার সরঞ্জাম, মোবাইল যোগাযোগ সরঞ্জাম, ভিডিও ইন্টিগ্রেটেড মেশিন, রঙিন টিভি উচ্চ ফ্রিকোয়েন্সির প্রধান ভিসিডি এবং অন্যান্য পণ্যগুলিতে ব্যাপকভাবে ব্যবহৃত হয়েছে, দ্রুত উন্নয়ন।

সাধারণত ব্যবহৃত ফ্র্যাক উপাদানগুলি হল:

(1) ফ্লেক রোধ

(2) চিপ ক্যাপাসিটর

(3) পত্রক আরম্ভকারী

(4) চিপ ডায়োড

(5) ফ্লেক ট্রিওড

(6) ছোট চিপ ইন্টিগ্রেটেড সার্কিট ইত্যাদি।

এই flaky উপাদান আকারে খুব ছোট, তাপ এবং স্পর্শ ভয়, এবং কিছু সীসা ফুট disassemble অনেক আছে, যা রক্ষণাবেক্ষণের জন্য বড় অসুবিধা বহন করে। অতএব, বৈজ্ঞানিক disassembly পদ্ধতি খুবই গুরুত্বপূর্ণ।

1. টিন শোষণ তামা নেট পদ্ধতি
টিনের-শোষক তামা জাল সূক্ষ্ম তামা তারের জাল বেল্ট থেকে বোনা হয় তারের ধাতু ঢালাই তারের বা মাল্টি- strand নরম তারের প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে। যখন ব্যবহার, জাল তারের একাধিক পিনের উপর আচ্ছাদিত হয়, রোসিন অ্যালকোহল flux সঙ্গে প্রলিপ্ত, সঙ্গে উত্তপ্ত সলিড লোহা, এবং তারের দ্বারা টানা, এবং প্রতিটি পায়ের উপর স্লিপ wire দ্বারা adsorbed হয়। কালি দিয়ে সংযুক্ত ওয়্যার বন্ধ এবং এটি কয়েক বার পুনরাবৃত্তি, ধীরে ধীরে পিন উপর ঝালের পরিমাণ হ্রাস পর্যন্ত পিন থেকে পৃথক করা হয় মুদ্রিত বোর্ড।

2. তাপ গলনাকরণ পদ্ধতি পরিষ্কার
এন্টিসটিক স্লাইডারিং লোহার দ্বারা মাল্টিপড উপাদান উত্তপ্ত হলে, টিলার ব্রাশ বা তেলের ব্রাশ, পেইন্ট ব্রাশ ইত্যাদি দিয়ে পরিষ্কার করা যেতে পারে এবং উপাদানটি দ্রুত সরানো যাবে। উপাদানগুলিকে অপসারণের পর, শর্ট সার্কিট প্রতিরোধ করতে পিসিবি পরিষ্কার করা উচিত বাকি অংশগুলি অবশিষ্ট টিনের দ্বারা সৃষ্ট।

3.ডিল পদ্ধতি সরানো
এই পদ্ধতিটি চিপ সমন্বিত সার্কিটগুলি বিচ্ছিন্ন করার জন্য উপযুক্ত। উপযুক্ত বেধের একটি লাক্ষা তারের এবং একটি নির্দিষ্ট শক্তি, সমন্বিত সার্কিটের পিনের ভেতরের ফাঁকির মধ্য দিয়ে ছড়িয়ে দেওয়া, এনামেডেড তারের এক প্রান্তটি একটি উপযুক্ত অবস্থানে স্থাপন করা হয়, অন্যটি শেষ হাত দ্বারা অনুষ্ঠিত হয়, এবং যখন সংযোজন, দ্রবীভূত, তীক্ষ্ণতা তারের "কাটা" ঝাল যুগ্ম, ইন্টিগ্রেটেড সার্কিট পিন এবং মুদ্রিত বোর্ড বিচ্ছেদ টানুন।

4. টিন - চুষা ডিভাইসের জন্য ডিসিশনিং পদ্ধতি
টিনের শোষক সাধারণ টিনের শোষক এবং টিনের সল্ফিং লোহা দুটি ধরণের আছে। সাধারণ টিনের শোষক ব্যবহার করা হয় যখন, টিনের শোষক পিস্টন ছড় নিচে চাপানো হয়। ইলেকট্রিক স্লাইডারিং লোহার দ্বারা বিচ্ছিন্ন টুকরো সলভ করার সময়, টিনের শোষক এর স্তন্যপান অগ্রভাগ গলনাঙ্কের বিরুদ্ধে চাপা হয় এবং টিনের শোষকটির রিলিজ বোতামটি চাপা হয়, এবং পিস্টনটি যখন টান দেয় তখন তা দূর করে দেওয়া হয় টিনের শোষক এর ছিদ্র ফিরে পাড়া হয়। বেশ কয়েক বার পুনরাবৃত্তি, PCB থেকে পৃথক করা যাবে। টিন স্লাইডারিং লোহা সাধারণ টিনের শোষক এবং বৈদ্যুতিক স্লাইডারিং লোহা assembles যা একটি বিশেষ টিনের শোষণ সরঞ্জাম, এবং এর ব্যবহার একই হয় সাধারণ টিনের শোষক। স্থানীয় তাপের সময় অ্যান্টি-স্ট্যাটিককে দেওয়া উচিত, স্লাইডারিং লোহার শক্তি এবং লোহার মাথাটির আকার যথাযথ হওয়া উচিত।
