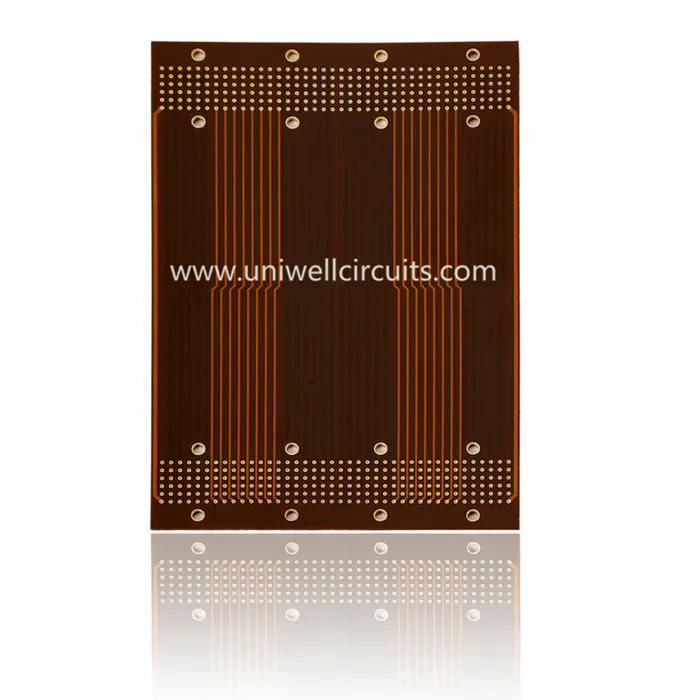

ENIG নমনীয় মুদ্রিত সার্কিট বোর্ড
1. উত্পাদনের বর্ণনা
স্তর: 2
বেস উপাদান: Polyimide + FR4 stiffener
কপার বেধ: 1oz
বোর্ড ঘনত্ব: 0.3 মিমি
ঝাল মাস্ক রঙ: হলুদ কভার ফিল্ম
সিলস্ক্রিন রঙ: হোয়াইট
সারফেস সমাপ্তি: ENIG
পরীক্ষা উপায়: 100% ই টেস্ট
স্ট্যান্ডার্ড: আইপিসি-ক্লাস ২ / ক্লাস 3
Uniwell সার্কিট কোম্পানি, লিমিটেড, এপ্রিল, 2007 সালে Shenzhen, সালে প্রতিষ্ঠিত হয়েছিল। আমরা নেতৃস্থানীয় নির্মাতারা এবং FPC (নমনীয় মুদ্রিত সার্কিট), সলিড ফ্লেক্স পিসিবি, PCBA, শ্রীমতি সমাবেশ উত্পাদন এবং বিপণন রপ্তানীকারকদের এক।
2. নমনীয় পিসিবি উৎপাদন ক্ষমতা
স্তরসমূহ: 20 (12 লেয়ার সহ)
লাইন বেধ / স্থান (মিল) ভিতরের লেয়ারে: 3/3, 3.5 / 3.5
আকৃতি অনুপাত: 20: 1 (পিথ); 1: 1 (অন্ধ বিয়ে)
ন্যূনতম। তুরপুন গর্ত ব্যাস (মিল): 6 (যান্ত্রিক); 4 (লেজার)
ড্রিলিং থেকে কন্ডাকটর (মিল) পর্যন্ত: 6
প্রতিবিম্বন নিয়ন্ত্রণের জন্য সহনশীলতা (+/-): 10%
3. কেন Uniwell
অনেক গ্রাহকরা আমাদের যে সবচেয়ে গুরুত্বপূর্ণ কারণ তারা ফিরে আসা এবং তাদের অংশীদার বা বন্ধুদের আমাদের সুপারিশ আমাদের বিশ্বাসযোগ্যতা আমাদের নির্ভরযোগ্যতা আমাদের বলুন। তারা আমাদের কোম্পানিতে তাদের পিসিবি বোর্ডকে আশ্বস্ত করতে এবং শান্তি বজায় রাখতে পারে।
1) প্রতিযোগিতামূলক খরচ PCB উত্পাদন
আমরা প্রতিযোগিতামূলক খরচ এ উচ্চ মানের কাস্টমাইজড পিসিবি বোর্ড অফার, কারণ আমরা একটি পণ্যের সাফল্যের খরচ গুরুত্ব জানি আমাদের গ্রাহক কম খরচে PCB প্রদান করার জন্য প্রতিটি প্রক্রিয়ায় আমাদের খরচ নিয়ন্ত্রণ রয়েছে।
2) উচ্চ মানের সার্কিট বোর্ড দেওয়া
আমাদের উচ্চ মানের PCBs আমরা নির্বাচন কাঁচামাল থেকে বেরিয়ে আসা, আমরা ব্যবহার উন্নত সরঞ্জাম, অনুসরণ প্রক্রিয়া নিয়ন্ত্রণ আমরা অনুসরণ, যোগ্যতাসম্পন্ন ব্যবস্থাপনা এবং আমাদের সব পেশাদারদের আমাদের আছে।
3) প্রিন্টেড সার্কিট বোর্ড তৈয়ার থেকে আরও সেবা
প্রিন্টেড সার্কিট বোর্ড (পি.সি.বি.) নির্মাতা ছাড়াও আমরা পিসিবি অ্যাসোসিয়েশন এবং পিসিবি প্রোটোটাইপ, গণ PCB উত্পাদন, অনমনীয় PCB, নমনীয় PCB, অনমনীয়-ফ্লেক্স PCB, LED PCB, মেটাল কোর PCB, অ্যালুমিনিয়াম বেস PCB, ডাবল পার্শ্বযুক্ত, মাল্টি- স্তর PCB, উচ্চ Tg PCB, HDI PCB, সিরামিক PCB, রজার্স PCB, Isola PCB, লেজার স্টেনসিল পরিষেবা ইত্যাদি। আমরা আমাদের PCB প্রসারিত করতে চেষ্টা করি আমরা আপনার জন্য সময় এবং অর্থ সঞ্চয় এবং আপনার জন্য আরও ব্যাপক সেবা প্রদান।
4) দ্রুত পরিবর্তন এবং দ্রুত প্রতিক্রিয়া
আমরা PCB সেবা দ্রুত চালু করা এবং PCB তদন্তের জন্য দ্রুত প্রতিক্রিয়া প্রদান করি। ডবল পার্শ্বযুক্ত PCB প্রোটোটাইপের জন্য, আমরা 12 ঘন্টা দ্রুত পরিষেবা সমর্থন করি।
5) ফ্রি ডিএফএম পিসিবি ডিজাইন চেকিং
আমরা গ্রাহকদের জন্য পুরোপুরি প্রকৌশল সমর্থন প্রদান করার জন্য পেশাদার প্রকৌশল দল আছে। বিনামূল্যে ডিএফএম খরচ বাঁচাতে এবং PCB উত্পাদন সময় সম্ভাব্য সমস্যা কমাতে সাহায্য করে।
4. FPC ফ্ল্যাভ-চার্ট
5.FAQ
প্রশ্ন: মাইক্রোভিয়া গর্ত কি?
আইপিসি-টি -50 মির মধ্যে নতুন সংজ্ঞা অনুযায়ী একটি মাইক্রোভিয়া 1: 1 এর সর্বাধিক প্রপাতের অনুপাত সহ একটি অন্ধ কাঠামো, যা লক্ষ্যমাত্রার ভূখণ্ডে স্থগিত করা হয়েছে এবং এর পরিমাণ 0.25 মিটারের বেশি নয়, যা কাঠামোর ক্যাপচার ভূমি ফয়েল থেকে লক্ষ্য জমি
প্রশ্ন: গর্ত দ্বারা একটি অন্ধ দ্বারা কি বোঝানো হয়?
এটা একটি গর্ত যে বাইরের স্তর থেকে ভিতরের স্তর পর্যন্ত রান করে, কিন্তু সমগ্র PCB এর মাধ্যমে নয়। এই গর্ত যান্ত্রিকভাবে drilled বা লেজার প্রযুক্তি ব্যবহার করা যাবে। বিন্দু 1 চিত্রটি দ্বারা একটি লেজারের মাধ্যমে অন্ধ ছাঁটা দেখায়।
প্রশ্ন: গর্ত দ্বারা গর্ত দ্বারা কি বোঝানো হয়?
এটি একটি গর্ত যা এক বা একাধিক ভিতরের স্তরগুলির মধ্যে সঞ্চালিত হয়। তারা সাধারণত যান্ত্রিকভাবে drilled হয়।
