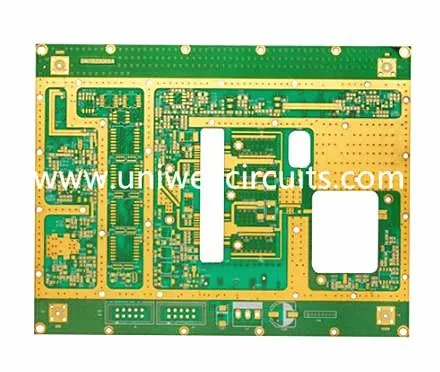

10 এল ENIG উচ্চ ফ্রিকোয়েন্সি PCB
1. উত্পাদনের বর্ণনা
সবিস্তার বিবরণী
10 স্তরের স্বর্ণের নিমজ্জন উচ্চ ফ্রিকোয়েন্সি PCB
স্তর: 10 স্তর
উপাদান: Ro4350B + FR4
বেধ: 1.5 মিমি
সারফেস সমাপ্ত: ENIG (2U ")
নূন্যতম অ্যাপারচার: 0.35 মিমি
অ্যাপ্লিকেশন: শিল্প স্বয়ংক্রিয়
বৈশিষ্ট্য: উচ্চ ফ্রিকোয়েন্সি মেশানো
ইউনিইওয়েল সার্কিট ২007 সালে প্রতিষ্ঠিত হয় যা একটি হাই-টেক এন্টারপ্রাইজ যা বিভিন্ন ধরণের, মধ্যম ভলিউম, কাস্টমাইজড PCB এবং PCBA পণ্যগুলি RoHS, UL, ISO, SGS সার্টিফিকেশন। পিসিবি উত্পাদনের সাথে বছরের অভিজ্ঞতা, পূর্ণ উদ্দীপনা সহ ইউনিফিউল আপনার যোগ্যতাসম্পন্ন সরবরাহকারী হতে এগিয়ে!
2.Application
Uniwell দ্রুত চালু প্রোটোটাইপ এবং মাঝারি ভলিউম PCBs প্রস্তাব।
আমাদের পণ্যগুলি ব্যাপকভাবে এরিয়া মহাকাশ, মেডিকেল, মোটরগাড়ি, টেলিযোগাযোগ, কম্পিউটার, অডিও, ভিডিও প্রোডাক্ট এবং অন্যান্য ক্ষেত্রে প্রয়োগ করা হয়।
3. আমাদের পিসিবি সেবা সম্পর্কে স্পেসিফিকেশন
উপাদান | FR4, CEM-3, মেটাল কোর, |
হ্যালোজেন মুক্ত, রজার্স, PTFE | |
সর্বোচ্চ। সমাপ্তি বোর্ড আকার | 1500 এক্স 610 মিমি |
ন্যূনতম। বোর্ড ঘনত্ব | 0.20 মিমি |
সর্বোচ্চ। বোর্ড ঘনত্ব | 8.0 মিমি |
দস্যু / অন্ধ দ্বারা (অ ক্রস) | 0.1 মিমি |
আস্পস রেশন | 16:01 |
ন্যূনতম। ড্রিলিং আকার (যান্ত্রিক) | 0.20 মিমি |
সহনশীলতা PTH / ফিট গর্ত / NPTH টিপে | +/- 0.076২ মিমি / +/- 0.05 মিমি / +/- 0.05 মিমি |
সর্বোচ্চ। স্তর গণনা | 40 |
সর্বোচ্চ। তামার (ভিতরের / বাইরের) | 6 ওজজ / 10 ওজ |
ড্রিল সহনশীলতা | +/- 2mil |
স্তর নিবন্ধন স্তর | +/- 3mil |
ন্যূনতম। লাইন প্রস্থ / স্থান | 2.5 / 2.5mil |
BGA পিচ | 8mil |
পৃষ্ঠ চিকিত্সা | এইচএএসএল, লিড ফ্রী এইচএএসএল, |
ENIG, নিমজ্জন রূপালী / টিন, ওএসপি |
4. প্যাকেজিং এবং শিপিং
প্যাকেজিং
সাধারনত, আমরা পিসিবিকে বুদ্বুদে প্লাস্টিকের ব্যাগ দিয়ে প্যাক করবো।
পাঠানো
Uniwell গ্রাহকের অনুরোধ হিসাবে প্রসবের ব্যবস্থা করতে পারেন। আপনি ডোর এক্সপ্রেস ডেলিভারি বা বায়ু বা সমুদ্রের দরজা বেছে নিতে চান কিনা, এটি সব ঠিক আছে। এবং আমরা আপনার জন্য safty ডেলিভারি সঙ্গে সবচেয়ে সস্তা নির্বাচন হবে।
5.Little জ্ঞান --- উচ্চ ফ্রিকোয়েন্সি PCB চরিত্র
(1) অস্তরক ধ্রুবক (ডিস্ক) ছোট এবং স্থিতিশীল, সাধারণত ছোট ছোট হতে হবে। সংকেত সংক্রমণ হার উপাদান অস্তরক ধ্রুবক, উচ্চ অস্তরক ধ্রুবক এর বর্গমূলের সমানুপাতিক সংকেত প্রেরণ বিলম্ব হতে পারে।
(2) ডাইরেক্ট্রিক ক্ষতি (ডিএফ) ছোট হতে হবে, যা প্রধানত সংকেত সংক্রমণ মান প্রভাবিত করে, ছোট অস্তরক ক্ষতি, সংকেত ক্ষতি এছাড়াও ছোট হয়।
(3) তাপ সম্প্রসারণ সমবায়টি যতটা সম্ভব কপার ফয়েলের কাছাকাছি হওয়া উচিত, কারণ গরম ও ঠান্ডা পরিবর্তনের অসঙ্গতিতে তামা ফয়েল বিচ্ছেদ ঘটবে।
(4) কম জল শোষণ সঙ্কুচিত হবে যখন অস্তরক ধ্রুবক এবং অস্তরক ক্ষতি প্রভাবিত করবে।
(5) অন্য তাপ প্রতিরোধের, রাসায়নিক প্রতিরোধের, প্রভাব শক্তি, ছুলা শক্তি, ইত্যাদি এছাড়াও ভাল হতে হবে।
উচ্চ ফ্রিকোয়েন্সি বোর্ড ব্যর্থতা প্রপঞ্চ প্রধানত উচ্চ অকুণ্ঠকৌশল বর্তনী স্থায়িত্ব প্রভাব দ্বারা সৃষ্ট নিম্ন অস্তরক ধ্রুব মান দ্বারা সৃষ্ট হয়। উচ্চ ফ্রিকোয়েন্সির সংকেত কন্ডাক্টর ত্বক প্রভাব, সার্কিট বোর্ড কম অস্তরক ধ্রুব উচ্চ ফ্রিকোয়েন্সির সংকেত ক্ষতি হতে পারে, এটি সংকেত দুর্বল করা হবে, ফ্রিকোয়েন্সি ড্রিফট, এমনকি কম্পন বন্ধ করুন। সামগ্রিক বৈদ্যুতিক কর্মক্ষমতা খারাপ।
Uniwell একটি পেশাদার চীন পিসিবি প্রস্তুতকারক যে উচ্চমানের PCB সেবা সহ উচ্চ ফ্রিকোয়েন্সি পিসিবি জালিয়াতি সহ সাশ্রয়ী মূল্যের মূল্য প্রদান করে, যদি আপনি এটি সম্পর্কে আরও জানতে চান, আমাদের সাথে অবাধে যোগাযোগ করুন
