Shenzhen Uniwell Circuits Co., Ltd. হল চীনে Uniwell সার্কিট 22 স্তরের উচ্চ ফ্রিকোয়েন্সি বোর্ডের নেতৃস্থানীয় নির্মাতা এবং সরবরাহকারীদের একজন, কম দামের সাথে কাস্টমাইজড পরিষেবাও সমর্থন করে। আপনি যদি উচ্চ মানের ইউনিওয়েল সার্কিট 22 স্তরের উচ্চ ফ্রিকোয়েন্সি বোর্ড কিনতে যাচ্ছেন, আমাদের কারখানা থেকে উদ্ধৃতি পেতে স্বাগত জানাই।
22 স্তর উচ্চ-ফ্রিকোয়েন্সি উচ্চ-গতি পিসিবি বোর্ড, এই ধরনের পণ্য উচ্চ-ইলেক্ট্রনিক্স ক্ষেত্রের জন্য একটি মূল আন্তঃসংযোগ বাহক। নিম্নলিখিতটি প্রাসঙ্গিক মূল তথ্যের একটি ভূমিকা:
পণ্যের বিবরণস্পেসিফিকেশন
বিশেষ প্রক্রিয়া
অভ্যন্তরীণ ব্যবধান 5.9মিল
মিন হোল
0.25 মিমি
গর্ত তামা
20um
সারফেস কপার
35um
সারফেস ট্রিটমেন্ট
নিমজ্জনআউ
ট্রেস প্রস্থ/ট্রেস ব্যবধান
2.95মিল:3মিল
বিজিএ ক্ল্যাম্প লাইন
3.9মিল
পণ্য মূল বৈশিষ্ট্য

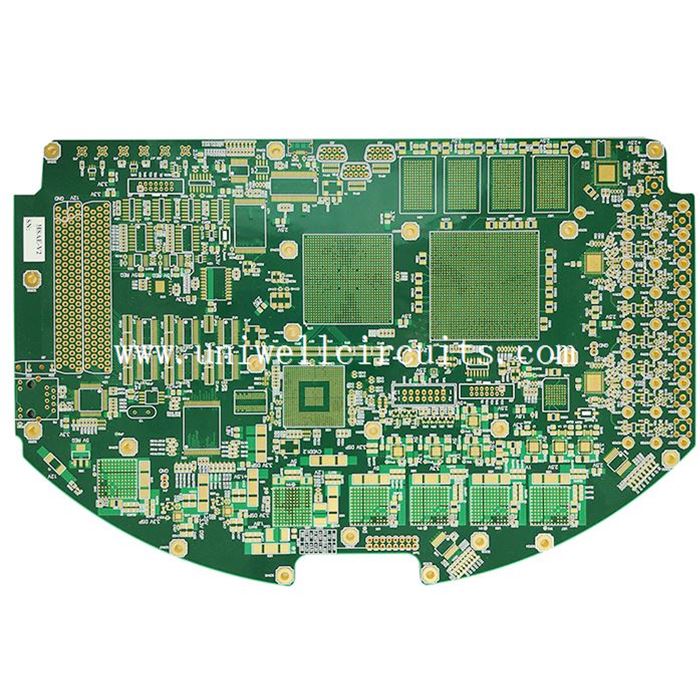

ইউনিওয়েল সার্কিটের সাধারণ 22 স্তরের উচ্চ-ফ্রিকোয়েন্সি বোর্ড হল একটি RO4003C+HTG হাইব্রিড বোর্ড, নিম্নলিখিত মূল প্যারামিটার এবং সুবিধাগুলি সহ:
বেসিক স্পেসিফিকেশন: লেয়ারের মোট সংখ্যা 22, একটি সম্পূর্ণ প্লেটের পুরুত্ব 2.7 মিমি। অ্যাপারচারের আকৃতির অনুপাত 13:1 এ পৌঁছাতে পারে এবং ন্যূনতম লাইন প্রস্থ/স্পেসিং মাত্র 3/3mil। অভ্যন্তরীণ স্তর গর্ত থেকে লাইন নির্ভুলতা 5mil পর্যন্ত।
কর্মক্ষমতা সুবিধা: কম ক্ষতির উচ্চ-ফ্রিকোয়েন্সি উপাদান RO4003C এবং উচ্চ গ্লাস ট্রানজিশন তাপমাত্রা HTG শীটের বৈশিষ্ট্যগুলিকে একত্রিত করে, এটি উচ্চ-ফ্রিকোয়েন্সি ট্রান্সমিশন পারফরম্যান্স এবং তাপ নির্ভরযোগ্যতার মধ্যে একটি ভারসাম্য অর্জন করে, উচ্চ-নির্ভুল প্রতিবন্ধকতা ম্যাচিং সমর্থন করে এবং উচ্চ ট্রান্সমিশন{4} স্থিতিশীলতা{4} সংকেত নিশ্চিত করে।
প্রক্রিয়া ক্ষমতা: LDI লেজারের সরাসরি ইমেজিং এবং উল্লম্ব ক্রমাগত ইলেক্ট্রোপ্লেটিং প্রযুক্তির উপর নির্ভর করে, লাইনের প্রস্থ এবং ব্যবধানের নির্ভুলতা ± 15 μm এ পৌঁছাতে পারে, প্রতিবন্ধকতা সহনশীলতা ± 5% এর মধ্যে নিয়ন্ত্রিত হয়, এবং এটি বহু-স্তর উচ্চ-ঘনত্ব ইন্টারকানেক্ট ডিজাইনকে সমর্থন করে। তারের ঘনত্ব সাধারণ বহু-স্তর বোর্ডের তুলনায় 30% বৃদ্ধি পেয়েছে৷
প্রধান আবেদন এলাকা
এই ধরনের 22টি স্তরের উচ্চ-ফ্রিকোয়েন্সি বোর্ড, এর উচ্চ ইন্টিগ্রেশন, কম সিগন্যাল লস এবং উচ্চ নির্ভরযোগ্যতা সহ, প্রধানত উচ্চ-শেষ কাটিয়া-এজ ইলেকট্রনিক পরিস্থিতিতে পরিবেশন করে:
যোগাযোগের ক্ষেত্রে, 5G/6G বেস স্টেশন, অপটিক্যাল মডিউল এবং স্যাটেলাইট কমিউনিকেশন ইকুইপমেন্ট 25Gbps এবং তার উপরে উচ্চ গতির সিগন্যাল কম ল্যাটেন্সি ট্রান্সমিশন অর্জন করতে পারে, উল্লেখযোগ্যভাবে সিগন্যাল ত্রুটির হার কমিয়ে দেয়।
রাডার এবং এরোস্পেস: মিলিমিটার ওয়েভ রাডার এবং অনবোর্ড সিগন্যাল প্রসেসিং সিস্টেমগুলি চরম পরিবেশে উচ্চ- ফ্রিকোয়েন্সি সিগন্যালের স্থিতিশীল সংক্রমণ নিশ্চিত করতে পারে, স্বায়ত্তশাসিত ড্রাইভিং এবং বিমানচালনা সনাক্তকরণের কঠোর প্রয়োজনীয়তা পূরণ করে।
উচ্চ কর্মক্ষমতা কম্পিউটিং এবং ডেটা সেন্টার: উচ্চ-শেষ সার্ভার, বৃহৎ কম্পিউটিং পাওয়ার সরঞ্জাম, মাল্টি-স্তরের স্বাধীন ওয়্যারিংয়ের মাধ্যমে বিচ্ছিন্ন বিভিন্ন ধরনের সংকেত, বিদ্যুৎ সরবরাহের স্থায়িত্ব এবং ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যকে ব্যাপকভাবে উন্নত করে।
উন্নত চিকিৎসা সরঞ্জাম: উচ্চ-নির্ভুল ইমেজিং সরঞ্জাম যেমন এমআরআই, সিগন্যাল ট্রান্সমিশন হস্তক্ষেপ হ্রাস করে এবং কার্যকরভাবে সরঞ্জাম ইমেজিং রেজোলিউশন উন্নত করে।
