শেনজেন ইউনিওয়েল সার্কিট কোং, লিমিটেড হল চীনে ইউনিওয়েল সার্কিট ব্লাইন্ড বুরিড ভিয়াস বোর্ডের নেতৃস্থানীয় নির্মাতা এবং সরবরাহকারীদের মধ্যে একটি, কম দামের সাথে কাস্টমাইজড পরিষেবাও সমর্থন করে। আপনি যদি উচ্চ মানের ইউনিওয়েল সার্কিট ব্লাইন্ড ব্রাইড ভিয়াস বোর্ড কিনতে যাচ্ছেন, আমাদের কারখানা থেকে উদ্ধৃতি পেতে স্বাগতম।
এই ধরনের পণ্য উচ্চ-ঘনত্বের ওয়্যারিং এবং চমৎকার সিগন্যাল ট্রান্সমিশন পারফরম্যান্স অর্জনের জন্য উন্নত বরাইড ব্লাইন্ড হোল প্রযুক্তির উপর নির্ভর করে এবং একাধিক উচ্চ-ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে:

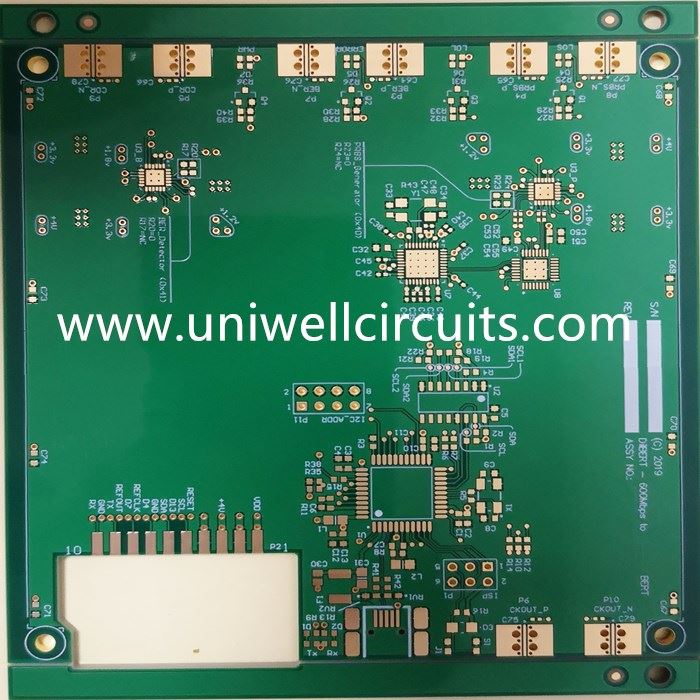

পণ্য বিবরণ
স্তর
8 স্তর অন্ধ সমাহিত ভায়াস
পৃষ্ঠ চিকিত্সা
রাসায়নিক নিকেল প্যালাডিয়াম সোনা
উপাদান
Taiyao TU883 (খুব কম ক্ষতি 0.005-0.010, 100G অ্যাপ্লিকেশন)
ন্যূনতম অ্যাপারচার
0.2 মিমি
L2-3 L3-6 সমাহিত ভিয়াস
L1-2 অন্ধ ভিয়াস, প্যাডের মাধ্যমে
মূল পণ্য বৈশিষ্ট্য
ইউনিওয়েল সার্কিটের হোল বোর্ডের-হোল বোর্ডের মধ্য দিয়ে চাপা অন্ধগুলি 10 থেকে 20 স্তরের একটি মাল্টি-পর্যায়ের এইচডিআই প্রোডাক্ট সিরিজ কভার করে, পরিপক্ক লেজার ড্রিলিং এবং পালস ইলেক্ট্রোপ্লেটিং ফিলিং প্রক্রিয়া সহ, যা 0.1 মিমি ন্যূনতম অ্যাপারচার নির্ভুলতা অর্জন করতে পারে এবং μ1 মিমি ±1 ত্রুটির মধ্যে গর্তের অবস্থান নিয়ন্ত্রণ করতে পারে। একই সময়ে, এটি রজার্স সিরিজের উচ্চ-ফ্রিকোয়েন্সি সাবস্ট্রেটের সাথে মেলে যাতে ± 2% এর মধ্যে প্রতিবন্ধকতা সহনশীলতাকে কঠোরভাবে নিয়ন্ত্রণ করা যায়, যা উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল ট্রান্সমিশন লস এবং বিলম্বকে ব্যাপকভাবে হ্রাস করে।
প্রধান আবেদন এলাকা
5G যোগাযোগের ক্ষেত্রে, এটি 5G বেস স্টেশন অ্যান্টেনা, মিলিমিটার ওয়েভ ডিভাইস, RF মডিউল ইত্যাদির মতো পরিস্থিতির জন্য উপযুক্ত, যাতে উচ্চ- ফ্রিকোয়েন্সি সিগন্যালের কম ক্ষতির সংক্রমণ নিশ্চিত করা যায় এবং যোগাযোগ ব্যবস্থার কভারেজ এবং সিগন্যাল স্থিতিশীলতা উন্নত করা যায়৷
স্বয়ংচালিত ইলেকট্রনিক্সের ক্ষেত্রে, এটি স্বয়ংচালিত ADAS সিস্টেম, মিলিমিটার ওয়েভ রাডার, ইন্টেলিজেন্ট ড্রাইভিং ডোমেন কন্ট্রোলার ইত্যাদির মতো উপাদানগুলির জন্য ব্যবহার করা যেতে পারে। এটি উচ্চ তাপমাত্রা এবং কম্পন সহ জটিল যানবাহনের পরিবেশেও নির্ভরযোগ্য সংকেত সংক্রমণ বজায় রাখতে পারে, বুদ্ধিমান ড্রাইভিংয়ের জন্য হার্ডওয়্যার সমর্থন প্রদান করে।
উচ্চ-অন্তিম কম্পিউটিং সরঞ্জামের ক্ষেত্রে, এটি উচ্চ-এন্ড সার্ভার, ডেটা সেন্টারে উচ্চ-গতির ব্যাকবোর্ড এবং অন্যান্য পণ্যগুলির জন্য উচ্চ ব্যান্ডউইথ এবং কম লেটেন্সি ডেটা ট্রান্সমিশনের প্রয়োজন মেটাতে এবং ক্লাউড কম্পিউটিং এবং বড় ডেটা পরিস্থিতিতে ডেটা প্রক্রিয়াকরণ দক্ষতা উন্নত করতে উপযুক্ত৷
শিল্প ও ভোক্তা ইলেকট্রনিক্সের ক্ষেত্রে, এটি উচ্চ-শিল্প নিয়ন্ত্রণ মাদারবোর্ড, নির্ভুল পোর্টেবল চিকিৎসা সরঞ্জাম, স্মার্ট পরিধানযোগ্য ডিভাইস এবং অন্যান্য পরিস্থিতি কভার করে, দীর্ঘ-মেয়াদী নির্ভরযোগ্যতা নিশ্চিত করার সাথে সাথে সীমিত ডিভাইসের জায়গায় উচ্চ-ঘনত্বের ওয়্যারিং অর্জন করে৷
কিভাবে অন্ধ এবং সমাহিত Vias তৈরি করা হয়.
আমরা অন্ধ এবং চাপা ভায়া তৈরি করতে গভীরতা-নিয়ন্ত্রিত লেজার ড্রিলিং ব্যবহার করি না। আমরা প্রথমে এক বা একাধিক কোর ড্রিল করি এবং ছিদ্র দিয়ে প্লেট করি। তারপর আমরা স্ট্যাক তৈরি এবং টিপুন। এই প্রক্রিয়াটি বেশ কয়েকবার পুনরাবৃত্তি করা যেতে পারে।
এর অর্থ:
একটি ভায়াকে সর্বদা তামার স্তরগুলির একটি সমান সংখ্যার মধ্য দিয়ে কাটতে হবে।
একটি ভায়া একটি কোরের উপরের দিকে শেষ হতে পারে না
একটি ভায়া একটি কোরের নীচের দিক থেকে শুরু করতে পারে না
ব্লাইন্ড বা ব্যুরিড ভিয়াস অন্য ব্লাইন্ড/বুরিডের ভিতর বা শেষে শুরু বা শেষ হতে পারে না যদি না একটি অন্যটির মধ্যে সম্পূর্ণরূপে আবদ্ধ না থাকে (এটি অতিরিক্ত প্রেস সাইকেলের প্রয়োজনে অতিরিক্ত খরচ যোগ করবে)।
এই নিয়মগুলি বিল্ডআপ উইজার্ডে অন্তর্ভুক্ত করা হয়েছে।
সুতরাং একটি স্ট্যান্ডার্ড 4 স্তর বিল্ডে, আমরা কেবলমাত্র 2 এবং 3 স্তরের মধ্যে সমাহিত ভায়া ড্রিল করতে পারি। যদি আমরা এটি করি তবে অন্ধ ভিয়াস অসম্ভব হয়ে পড়ে।
