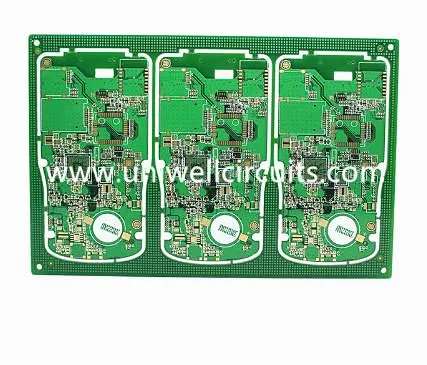

হাই ফ্রিকোয়েন্সি এপিডেন্স কন্ট্রোল PCB
1. উত্পাদনের বর্ণনা
সবিস্তার বিবরণী
হাই ফ্রিকোয়েন্সি এপিডেন্স কন্ট্রোল PCB
স্তর: 2
বেধ: 1.6 + / - 0.1 মিমি
আকার: 108.8২ মিমি * 88.56 মিমি
ব্যবহৃত বোর্ড: FR4
ন্যূনতম অ্যাপারচার: 0.3 মিমি
সারফেস চিকিত্সা: স্বর্ণ-ধাতুপট্টাবৃত।
বিশেষ প্রযুক্তি: impedance নিয়ন্ত্রণ
Uniwell Impedance নিয়ন্ত্রিত PCB উত্পাদন সমৃদ্ধ অভিজ্ঞতা আছে,
উচ্চ মানের সঙ্গে 100% ম্যাচ গ্রাহকের প্রয়োজন।
2. Uniwell এর প্রবর্তন
1) 2007 সালে Uniwell পাওয়া যায়, Intech চীনের শেনজেন থেকে পেশাদার PCB প্রস্তুতকারী এক, যার দুটি শাখা রয়েছে শেনঝেন ইউনিভেল সিকিউরিটিস CO।, LTD। এবং জিয়াংমেন ইউনিইয়েল সার্কেস CO।, LTD।
2) এই মানের সার্টিফিকেট জন্য অনুমোদিত দ্বারা সর্বোচ্চ আন্তর্জাতিক উত্পাদন মান পূরণ: ISO9001, ISO14001, TS16949। আমরা একা পার্শ্বযুক্ত, ডাবল পার্শ্বযুক্ত এবং মাল্টিলেয়ার PCB উত্পাদনের জন্য ইউএল প্রত্যয়িত, এবং IPC এবং ROHS মানগুলির জন্য প্রয়োজনীয় সবগুলি মেনে চলে।
3) আমাদের বিক্রয় 40% বিদেশী বিক্রয় এবং ইউরোপ, ইউনাইটেড sates এবং এশিয়ান যাও রপ্তানি হয়।
4) আমাদের অধিকাংশ বোর্ড ইএমএস, শিল্প, শক্তি, চিকিৎসা এবং অন্যান্য পণ্যগুলির জন্য ব্যবহৃত হয়।
3.উইউইয়েল সুবিধা:
1) আমরা পিসিবি থেকে ডবল পার্শ্ব পর্যন্ত 40-স্তর মাল্টিলেয়ার পিসিবি, এইচডিআই চাকরী করি।
2) আপনি যদি অন্য সরবরাহকারীদের কাছ থেকে পুনরাবৃত্তি আদেশ করেন, এবং আপনি Uniwell স্থানান্তর করতে চান, আমরা সেরা মূল্য অফার হবে
3) চমৎকার মানের এবং পেশাদার পরিষেবা ব্যতীত, আমরা আমাদের গ্রাহকদের জন্য প্রতিটি বিস্তারিত মূল্য প্রদান করে, উদাহরণস্বরূপ পিসিবি রক্ষা করার জন্য ভ্যাকুয়াম-সীলযুক্ত প্যাকের ডেসিক্যাকেন্ট প্যাক এবং আর্দ্রতা সূচক ব্যবহার করার জন্য প্যাকেজ।
4) উপাদান: আমরা FR4 TG135 / TG158 / TG180 স্টক মধ্যে অস্বাভাবিক উপাদান আছে, এছাড়াও CEM3 / ROGERS / ARLON / ISOLA আছে
5) অনমনীয় / flex / flex- অনমনীয় PCBs উল সঙ্গে অনুমোদিত।
6) গ্রাহকদের জন্য নমনীয়, দ্রুত প্রতিক্রিয়া সবসময়
7) দ্রুত প্রস্তাব 4 ঘন্টা কম হবে, কিছু শীর্ষ জরুরী তদন্ত আমরা 1hour মধ্যে অফার করতে পারেন।
4. সার্টিফিকেশন
5. প্যাকেজিং এবং ডেলিভারি
মান হিসাবে প্যাকিং:
বিলি
আমরা সাধারণত ডিএইচএল, ফেডক্স, ইউ.পি.এস., টিএনটি দ্বারা জাহাজ চালাই, আমরা ক্লায়েন্টের প্রয়োজনীয়তাগুলি দ্বারা জাহাজটি চালাতে পারি।
6.Little জ্ঞান --- নিয়ন্ত্রিত প্রতিবিম্ব
প্রতিবন্ধকতা কি?
উচ্চ ফ্রিকোয়েন্সিতে পরিচালিত একটি সার্কিটের ক্যাপ্যাসিট্যান্স এবং প্রযোজ্য সমন্বয় বিচ্ছিন্নতা। যদিও ওহামে পরিমাপ করা হয়, এটি ডিসি চরিত্রগত যা প্রতিরোধের চেয়ে কিছুটা ভিন্ন। প্রতিবিম্ব একটি এসি চরিত্রগত, যার অর্থ এটি ফ্রিকোয়েন্সি সম্পর্কিত, প্রতিরোধের নয়।
কি নিয়ন্ত্রিত impedance?
যদি আপনি সতর্কতার সাথে ট্রেস এবং তার পরিবেশের জন্য ডিজাইন না করেন, তাহলে প্রতিবিম্ব সাধারণত "অনিয়ন্ত্রিত" হয়, অর্থাত এই পরিমাপটি ট্র্যাশের সাথে বিন্দু থেকে বিন্দু পর্যন্ত মানে পরিবর্তিত হবে।
উচ্চ ফ্রিকোয়েন্সিতে, পিসিবি ট্রেসগুলি সহজ সংযোগের মতো আচরণ করে না, নিয়ন্ত্রিত প্রতিবিম্ব এটি আমাদের নিশ্চিত করে যে, সিগন্যালগুলি পিসিবের চারপাশে রুপান্তরিত হয় না।
মূলত, নিয়ন্ত্রিত প্রতিবিম্বন হল ট্রেসের সংমিশ্রনের প্রতিবিম্বন নিশ্চিত করার জন্য নির্দিষ্ট মাত্রার একটি নির্দিষ্ট শতাংশের মধ্যে ট্রেস মাত্রা এবং অবস্থানগুলির সাথে সস্তর উপাদানগুলির বৈশিষ্ট্যের মিল রয়েছে। নিয়ন্ত্রিত এপিডেন্স বোর্ড পুনরাবৃত্ত উচ্চ ফ্রিকোয়েন্সির কর্মক্ষমতা প্রদান।
নিয়ন্ত্রিত প্রতিবিম্বন ব্যবহার করার সময়
সঠিকভাবে কাজ করার জন্য একটি সংকেত একটি নির্দিষ্ট বিকিরণ থাকা আবশ্যক যখন, নিয়ন্ত্রিত প্রতিবিম্ব ব্যবহার করা উচিত। PCB ট্রেসগুলির প্রতিবিম্বনের সাথে মিলে যাওয়া উচ্চ ফ্রিকোয়েন্সির অ্যাপ্লিকেশনগুলির মধ্যে ডাটা অখণ্ডতা বজায় রাখা এবং সিগন্যাল স্পষ্টতা গুরুত্বপূর্ণ। যদি দুটি উপাদান সংযোগকারী PCB ট্রেসের প্রতিবিম্ব উপাদানগুলির বৈশিষ্ট্যের প্রতিবিম্বের সাথে মেলে না, তবে ডিভাইসের স্যুইচিং বার বা সার্কিটের মধ্যে বাড়তে পারে। এছাড়াও র্যান্ডম ত্রুটি হতে পারে।
কি নিয়ন্ত্রিত impedance নির্ধারণ করে?
একটি PCB ট্রেস এর চরিত্রগত প্রতিবিম্বন সাধারণত তার অনুচিত এবং ক্যাপ্যাসিটিক রিঅ্যাক্টন, প্রতিরোধ, এবং আচরণ দ্বারা নির্ধারণ করা হয়। এই উপাদানগুলি ট্রেসের দৈহিক মাত্রা, পিসিবি সিক্রেট উপাদানের অস্তরক ধ্রুবক এবং অস্তরক বেধ। সাধারণত PCB ট্রেস এপিডেন্স 25 থেকে 125 ohms পর্যন্ত হতে পারে। পিসিবি কাঠামো থেকে উত্পন্ন ইমপ্রেশন মান নিম্নলিখিত কারণ দ্বারা নির্ধারিত হবে:
- তামা সংকেত ট্রেস প্রস্থ এবং বেধ (উপরে এবং নীচে)
- কপার ট্রেসের উভয় পাশে কোর বা প্রিপ্রেজ উপাদানটির বেধ
- কোর এবং prepreg উপাদান এর অস্তরক ধ্রুবক
- অন্যান্য তামা বৈশিষ্ট্য থেকে দূরত্ব
