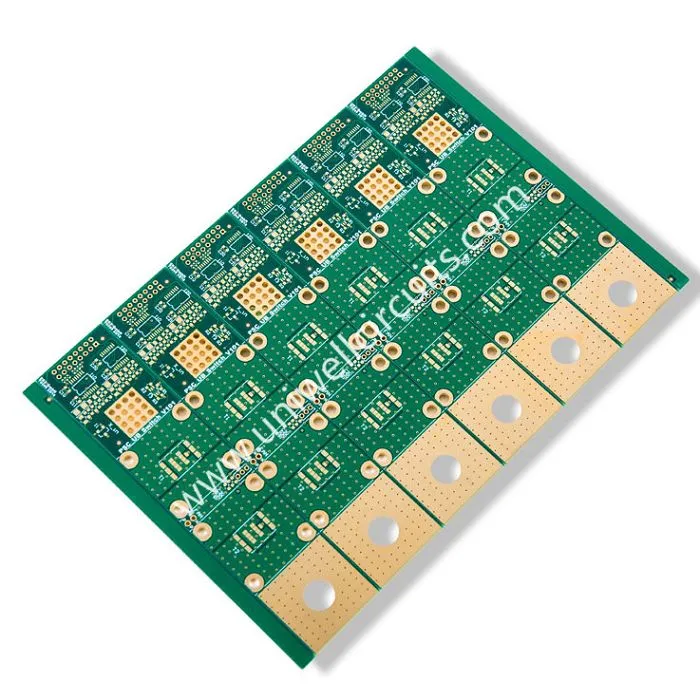

8 এল ENIG সাধারণ টি জি সার্কিট বোর্ড

1. উত্পাদনের বর্ণনা

বর্ণনা:
স্তর: 6
বোর্ডের পুরুত্ব: 1.55 মিমি
পৃষ্ঠ চিকিত্সা: নিমজ্জন স্বর্ণ।
উপাদান: FR4
মিনি লাইন প্রস্থ / লাইন দূরত্ব: 30 / ২5 মিিল
মিনি গর্ত: 0.32 মি

Uniwell সার্কিট উচ্চ ফ্রিকোয়েন্সি, উচ্চ TG, উচ্চ CTI, impedance নিয়ন্ত্রণ, সমাহিত এবং অন্ধ গর্ত, অনমনীয়-নমনীয় সমন্বয় উপাদান, অ্যালুমিনিয়াম বেস, এবং হ্যালোজেন বিনামূল্যে, ইত্যাদি জন্য তার প্রযুক্তি ক্ষমতা উন্নত একটি শক্তিশালী আর ডি টিম সেট আপ করা হয়েছে। Uniwell সার্কিট পণ্য ব্যাপকভাবে যোগাযোগ, নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, চিকিৎসা, এ্যারোনটিক্স এবং মহাকাশচারী, প্রতিরক্ষা এবং সামরিক ক্ষেত্রের মধ্যে প্রয়োগ করা হয়।

2. কোম্পানির তথ্য
Uniwell সার্কিট সহ।, লি। বিভিন্ন কাস্টমাইজড PCB এবং PCBA, হোম যন্ত্রপাতি, যোগাযোগ শিল্প, গাড়ী শিল্প এবং LED লাইট শিল্পের জন্য উত্পাদন বিশেষ। OEM এবং ODM প্রকল্প উভয় পরিষেবা। আমরা 10 বছরেরও বেশি সময় ধরে পিসিবি শিল্পে আছি। পেশাদারী R & D টিম এবং দক্ষ কর্মীদের সাথে, আপনার শারীরিক পণ্যতে আপনার নকশা তৈরি করার ক্ষমতা রয়েছে এবং আপনার ধারণাটি কার্যকর ডিজাইন এবং পণ্যতেও রাখুন। আমরা আপনাকে PCB থেকে এক স্টপ সমাধান দিতে পারি, কম্পোনেন্ট ক্রয়, সামগ্রী সমাবেশ, পুরো জালিয়াতি পরীক্ষা।

3.উত্তর সিস্টেম
আমরা সম্পূর্ণরূপে মানের সিস্টেম আছে, এবং আমরা নিশ্চিত আপনি সব জাহাজ পণ্য জাতীয় মান পূরণ হয়।

4. আমাদের দক্ষতা স্পষ্টতা
আমরা পেশাদার R & D টিম আছে আমাদের ক্লায়েন্ট উদ্ভাবনী এবং দক্ষ ডিজাইন এবং সেবা প্রদান।

5. আমাদের কারখানা উন্নত সরঞ্জাম
● Uniwell- এর PCB উত্পাদন এবং পরীক্ষা সরঞ্জামের সম্পূর্ণ সেট রয়েছে
● আমেরিকা, জার্মানি, ইসরায়েল, জাপান আমদানি করা
● উচ্চ নির্ভুলতা CNC মিলিং মেশিন, অপটিক্যাল চক্রান্তকারী, পর্দা প্রিন্ট, ল্যামিনেট মেশিন
● এক্সপোজার মেশিন, ভারি তাম্র কলাইয়ের লাইন, গোল্ড এবং নিকেল কলাই লাইন, নকশাকাটা মেশিন
● হট এয়ার স্প্রে টিন মেশিন, বড় এয়ার সংকোচকারী
● আনমিকৃত জল চিকিত্সা সরঞ্জাম, বর্জ্য জল চিকিত্সা সরঞ্জাম

6. প্রিন্টিং প্লেট ওয়ারিপিং পদ্ধতি থেকে PCB প্রতিরোধ করুন।
পিসিবি উৎপাদন প্রক্রিয়ার মধ্যে, warping পদ্ধতি নিম্নরূপ:
1.নিংয়ের নকশা:
এ। স্তরগুলির মধ্যে আধা-দৃঢ় ফিল্মের ব্যবস্থাটি সমান্ত্রীয় হওয়া উচিত। উদাহরণস্বরূপ, 1 ~ 2 এবং 5 ~ 6 স্তরগুলির মধ্যে বেধটি আধা-দৃঢ় ফিল্মের মতই হওয়া উচিত, অন্যথায় ল্যামিনেট করার পরে এটি সহজে আঁকতে হবে।
বি। মিলিটাইয়ার বোর্ড এবং আধা-নিরাময়যোগ্য চলচ্চিত্র একই সরবরাহকারীর পণ্যগুলি ব্যবহার করবে।
সি। বাইরের এ এবং বি এর পৃষ্ঠ এলাকা যতটা সম্ভব বন্ধ করা উচিত। যদি একটি মুখ একটি বড় তামা পৃষ্ঠ, এবং বি হল শুধুমাত্র কয়েক লাইন, প্লেট নকশার পরে জাল সহজ হয়। যদি দুটি এলাকার লাইনের দিকগুলি খুব আলাদা, এটি পাতলা পার্শ্বের কিছু স্বাধীন গ্রিড যুক্ত করে সামঞ্জস্যপূর্ণ হতে পারে।

2) খাওয়ানোর পূর্বে বেকিং শীট:
বেকিং প্লেট (150 ডিগ্রী সেলসিয়াস, 8 +২ ঘন্টার) করার পূর্বে শীট ভাঁজ করা হয় বোর্ডের ভিতরে আর্দ্রতা সরিয়ে ফেলতে এবং প্লেটের মধ্যে রজন নিরাময় করে, আরও প্লেটের অবশিষ্টাংশকে দূর করে দেয়, যা প্লেট ওয়ারিপিং প্রতিরোধে সহায়ক। বর্তমানে, অনেক দ্বি-পার্শ্বযুক্ত, বহুবিহীন বোর্ড এখনও প্রক্রিয়াটি আগে বা পরে উপাদানটি মেনে চলে। তবে কিছু বোর্ড ফ্যাক্টরী আছে, এখন পিসিবি কারখানা বেকিং প্লেট সময় নিয়মগুলিও অসঙ্গত, 4 থেকে 10 ঘন্টা পর্যন্ত, প্রস্তাবিত প্রিন্টেড সার্কিট বোর্ড এবং ওয়ারপ ডিগ্রি নির্ধারণের জন্য গ্রাহকের চাহিদা নির্ধারণের ভিত্তিতে ক্লাসটি। রান্না করার পরে পুরো মাঠের পর বেকিং বা বিভাজক পরে কাটা পরে দুটি পদ্ধতি সম্ভাব্য। অভ্যন্তরীণ প্লেটটি বেকড করা উচিত।

3) আধা-নিরাময় চলচ্চিত্রের টান এবং বালি দিকনির্দেশনা:
এটা substrates এবং laminates এর মেরিডিয়াল এবং অক্ষাংশের দিক মধ্যে পার্থক্য করা প্রয়োজন। অন্যথায়, এটি চাপ প্লেট সংশোধন করা কঠিন এমনকি, laminating পরে সমাপ্ত প্লেট warping কারণ সহজ। Warping জন্য অনেক কারণ মাল্টিলেয়ার প্লেটের মধ্যে রয়েছে স্তরিত আধা-নিরাময় ছায়াছবি এর টান এবং বালি undifferentiated এবং ওভারল্যাপিং দ্বারা সৃষ্ট।
বালি এবং বালি মধ্যে পার্থক্য কিভাবে? ঘূর্ণিত আধা-নিরাময় ফিল্ম দিক নির্দেশের দিক হয়, এবং প্রস্থ দিকনির্দেশনা zonal দিক হল। তামা ফয়েল ক্ষেত্রে, দীর্ঘ প্রান্ত সময়, সংক্ষিপ্ত প্রান্ত দিক, যদি না, প্রস্তুতকারী বা সরবরাহকারী থেকে নির্ধারিত হতে পারে।

4) স্তরায়ণ পরে ত্রাণ ত্রাণ:
স্যান্ডউইচ প্লেট, ঠাণ্ডা ঠান্ডা ঠান্ডা প্রেস কাটার বা milling burrs পূরণের পরে, 4 ঘন্টা জন্য 150 ডিগ্রী সেলসিয়াস ওভেন পোড়ানো মধ্যে ফ্ল্যাট, যাতে অভ্যন্তরস্থ চাপ ধীরে ধীরে মুক্তি এবং রজন নিরাময় করা, এই ধাপ বাদ দেওয়া হয়।

5) প্লেট ইলেক্ট্রপ্লটিং সময় সোজা করা প্রয়োজন:
0.4 ~ 0.6 মিমি আল্ট্র্যাথিন multilayer প্যানেল কলাই এবং electroplating গ্রাফিক্স বিশেষ clamping বেলন, শীট উপর ক্লিপ উপর স্বয়ংক্রিয় electroplating লাইনের উড়ন্ত করা উচিত, একটি বৃত্তাকার সঙ্গে ফ্লাই উপর পুরো ক্লিপ রোল স্ট্রিং লাঠি, এইভাবে সোজা বোর্ড রোল উপর সব বোর্ড , তাই প্লেট পরে বোর্ড বিকৃত হবে না। এই পরিমাপ ছাড়া, চাদর বাঁক হবে এবং তামার স্তর 20 বা 30 মাইক্রন লেপন পরে প্রতিকার করা কঠিন হবে।

6) গরম বায়ু সমতলকরণের পরে বোর্ড শীতল:
প্রিন্টিং প্লেটের গরম বায়ু সঙ্কলন টিনের গর্তের উচ্চ তাপমাত্রা দ্বারা প্রভাবিত (প্রায় 250 ডিগ্রী সেলসিয়াস), এবং ফ্ল্যাট মার্বেল বা ইস্পাত প্লেটের উপর স্বাভাবিকভাবে ঠান্ডা রাখা উচিত, এবং তারপর পোস্ট প্রক্রিয়াজাতকরণ মেশিন দ্বারা পরিষ্কার করা বোর্ডের রেনপয়েন্টের জন্য এটি ভাল। কিছু ফ্যাক্টরি জরুরী অবস্থার উজ্জ্বলতা, টিনের, বোর্ডকে ঠান্ডা জলে সংবদ্ধ করার জন্য, গরম বাতাসের পুনঃপ্রক্রিয়ায় কয়েক সেকেন্ড পর যেমন তীব্রতা সৃষ্টি করে তেমনি জ্বরের মতো। ঠান্ডা আঘাত, নির্দিষ্ট ধরনের বোর্ডের জন্য warping, স্তরযুক্ত বা ফোস্কা উত্পাদন সম্ভবত। এছাড়াও, সরঞ্জাম ঠান্ডা করার জন্য একটি গ্যাস ফ্লোটিং বেড দিয়ে সজ্জিত করা যেতে পারে।

7) ওয়ার্পিং বোর্ড প্রক্রিয়াকরণ:
চূড়ান্ত পরিদর্শন করা হলে একটি সুশৃঙ্খল ফ্যাক্টরীতে মুদ্রিত বোর্ডটি 100% ফ্ল্যাটাইজেশন পরীক্ষা করবে। সমস্ত অযোগ্য বোর্ডগুলি নির্বাচন করা হবে এবং 3 থেকে 6 ঘন্টার জন্য 150 ডিগ্রী সেলসিয়াস এবং ভারী চাপের মধ্যে এবং স্বাভাবিকভাবেই চাপ অধীনে শান্ত। তারপর চাপ আনলোড এবং বোর্ড, যা নিখুঁত চেক করতে ব্যবহার করা যেতে পারে, যাতে কিছু বোর্ড সংরক্ষণ করা যেতে পারে, এবং কিছু বোর্ড লেগেছে করার জন্য বেকিং চাপ দুই থেকে তিনবার প্রয়োজন। চাপ প্লেট warping মেশিন সাংহাই bell.If উপরে উল্লিখিত বিরোধী warping ব্যবস্থা প্রয়োগ করা হয় না সঙ্গে সার্কিট বোর্ড warping মেরামত একটি খুব ভাল প্রভাব আছে, কিছু বোর্ড নির্দ্ধিষ্ক করা হয় এবং শুধুমাত্র বাতিল করা যাবে।
