পিসিবি-র উৎপাদন প্রক্রিয়ায়, ডিজাইন ফাইলগুলি সৃজনশীল ধারণা এবং প্রকৃত উত্পাদনের মধ্যে সেতু, এবং তাদের সম্পূর্ণতা এবং নির্ভুলতা সরাসরি পণ্যের কার্যকরী বাস্তবায়ন, উত্পাদন দক্ষতা এবং উত্পাদন খরচ নির্ধারণ করে। একটি প্রমিত এবং বিস্তৃত নকশা নথি শুধুমাত্র সার্কিট বোর্ডের বৈদ্যুতিক কর্মক্ষমতা মান পূরণ করে তা নিশ্চিত করে না, তবে প্রস্তুতকারকদের কাঁচামাল সংগ্রহ থেকে শুরু করে কার্য সম্পাদনের সম্পূর্ণ চেইনটি দক্ষতার সাথে সম্পূর্ণ করতে সহায়তা করে। নীচে, আমরা পিসিবি উত্পাদনের জন্য প্রয়োজনীয় মূল নকশা ফাইলগুলি সংগঠিত করব, প্রতিটি ফাইলের কার্যকরী অবস্থান, প্রযুক্তিগত পয়েন্ট এবং সহযোগী প্রভাবগুলি বিশ্লেষণ করব এবং প্রকৌশলী এবং উত্পাদন কর্মীদের জন্য একটি স্পষ্ট নির্দেশিকা কাঠামো প্রদান করব।

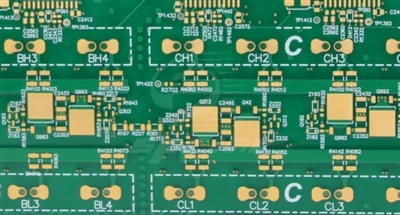

পিসিবি পরিকল্পিত চিত্র
পিসিবি স্কিম্যাটিককে পিসিবি ডিজাইনের ভিত্তিপ্রস্তর হিসাবে বিবেচনা করা যেতে পারে, যা সার্কিট প্রতীক এবং লাইনের আকারে সার্কিটের বৈদ্যুতিক সংযোগ সম্পর্ককে স্পষ্টভাবে উপস্থাপন করে। পরিকল্পিত চিত্রটি সমস্ত উপাদানের নাম বিস্তারিতভাবে উল্লেখ করে, যেমন "R" দিয়ে শুরু হওয়া প্রতিরোধক এবং "C" দিয়ে শুরু হওয়া ক্যাপাসিটরগুলি, পিনের সংখ্যা এবং প্রতিটি পিনের সংজ্ঞা স্পষ্ট করে৷ এটি মূল বৈদ্যুতিক পরামিতিগুলি যেমন বর্তমান এবং ভোল্টেজ, সেইসাথে প্রতিটি উপাদানের মধ্যে তারের বৈদ্যুতিক বৈশিষ্ট্যগুলিও নির্দিষ্ট করে। তথ্যের এই টুকরোগুলি ইঞ্জিনিয়ারদের সার্কিট ফাংশন বোঝার মূল ভিত্তি, সমস্যা সমাধান এবং ডিজাইন অপ্টিমাইজ করা এবং পিসিবি উৎপাদন প্রক্রিয়ায় সার্কিট সঠিকতা নিশ্চিত করার জন্য মৌলিক গ্যারান্টি।
Gerber ফাইল
Gerber ফাইলগুলি প্রকৃত উত্পাদনের জন্য পিসিবি ডিজাইন সফ্টওয়্যার দ্বারা উত্পন্ন মূল ফাইল। এটিতে সমৃদ্ধ এবং গুরুত্বপূর্ণ তথ্য রয়েছে যেমন বাইরের সার্কিটে তামার ফয়েলের বিতরণ, ভিতরের সার্কিটে তামার ফয়েলের বিন্যাস, পৃষ্ঠের টিন স্প্রে করার এলাকা এবং গর্তের মাধ্যমে সংযোগ। গারবার ফাইলগুলি সুনির্দিষ্ট নির্মাণ অঙ্কনের মতো, যা পিসিবি উত্পাদন প্রক্রিয়ার প্রতিটি ধাপে নির্দেশনা দেয়। স্ট্যান্ডার্ড গারবার ফাইল ফরম্যাটগুলি প্রধানত RS-274, RS-274X, এবং GerberX2 এ বিভক্ত। RS-274 ফরম্যাটে, Gerber ফাইল এবং অ্যাপারচার ফাইল একে অপরের থেকে স্বাধীন, যখন RS-274X ফরম্যাট আলাদা অ্যাপারচার ফাইলের প্রয়োজন ছাড়াই Gerber ফাইলের মধ্যে অ্যাপারচার তথ্যকে একীভূত করে। সর্বশেষ বিন্যাস হিসাবে, GerberX2 শুধুমাত্র বোর্ডের স্ট্যাকিং তথ্য এম্বেড করতে পারে না, তবে CAD বৈশিষ্ট্যগুলিও সন্নিবেশ করতে পারে, যা ডিজাইন, প্রকৌশল এবং উত্পাদনের সামগ্রিক দক্ষতাকে ব্যাপকভাবে উন্নত করে। প্রকৃত উৎপাদনে, CAM সফ্টওয়্যারে গারবার ফাইল আমদানি করে, প্রতিটি পিসিবি প্রক্রিয়া প্রবাহের জন্য সুনির্দিষ্ট ডেটা সমর্থন প্রদান করা যেতে পারে, যেমন এচিং, ড্রিলিং, সোল্ডার মাস্ক ইত্যাদি।
ড্রিলিং ফাইল
ড্রিলিং ফাইলগুলি মূলত পিসিবিএসের বিভিন্ন গর্তের অবস্থান, আকার এবং অন্যান্য তথ্য বর্ণনা করতে ব্যবহৃত হয়। পিসিবি উৎপাদন প্রক্রিয়ায়, কম্পোনেন্ট পিনগুলিতে প্লাগ ইনস্টল করার জন্য, ইন্টারলেয়ার বৈদ্যুতিক সংযোগগুলি অর্জন করার জন্য ড্রিলিং একটি অপরিহার্য পদক্ষেপ। পিসিবি নির্মাতারা গর্ত ড্রিল করার জন্য সিএনসি ড্রিলিং মেশিন ব্যবহার করে যা ড্রিলিং নথির উপর ভিত্তি করে নির্ধারিত স্থানে প্রয়োজনীয়তা পূরণ করে, পরবর্তী উপাদান ইনস্টলেশন এবং বৈদ্যুতিক সংযোগের যথার্থতা নিশ্চিত করে। উদাহরণ স্বরূপ, একটি pcb-এর জন্য যার জন্য প্রতিরোধক এবং ক্যাপাসিটরগুলিতে প্রচুর সংখ্যক প্লাগ- ইনস্টল করার প্রয়োজন হয়, ড্রিলিং ফাইলটি ড্রিলিং মেশিনকে যথাযথ অবস্থানে যথাযথ ব্যাস সহ ইনস্টলেশনের গর্তগুলি ড্রিল করতে সঠিকভাবে গাইড করবে৷
প্রসেস স্পেসিফিকেশন ডকুমেন্ট
প্রসেস স্পেসিফিকেশন ডকুমেন্ট হল পিসিবি প্রোডাকশন প্রক্রিয়ায় বিশেষ প্রক্রিয়ার প্রয়োজনীয়তার বিস্তারিত ব্যাখ্যা। উদাহরণস্বরূপ, প্রতিবন্ধকতা নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে pcbs-এর জন্য, প্রক্রিয়া বর্ণনায় প্রতিটি সংকেত স্তরের বৈশিষ্ট্যগত প্রতিবন্ধকতা মান, অনুমোদিত প্রতিবন্ধকতা বিচ্যুতি পরিসীমা এবং প্রতিবন্ধকতা নিয়ন্ত্রণ অর্জনের জন্য গৃহীত ব্যবস্থা যেমন নির্দিষ্ট লাইন প্রস্থ, লাইন ব্যবধান, অস্তরক স্তর পুরুত্ব ইত্যাদি নির্দিষ্ট করা প্রয়োজন। যদি বিশেষ পৃষ্ঠ চিকিত্সা প্রক্রিয়া ব্যবহার করা হয়, যেমন ইলেক্ট্রোলেস নিকেল প্লেটিং এবং সোনায় নিমজ্জন, জৈব সোল্ডার মাস্ক ইত্যাদি, প্রক্রিয়ার পরামিতি এবং গুণমানের মানগুলিও নথিতে বিশদভাবে উল্লেখ করা উচিত। উপরন্তু, মাল্টি-লেয়ার বোর্ড উৎপাদনে ল্যামিনেশন প্রক্রিয়ার প্রয়োজনীয়তা এবং অভ্যন্তরীণ স্তর সার্কিট উত্পাদন নির্ভুলতার মতো বিশেষ পয়েন্টগুলি প্রসেস স্পেসিফিকেশন নথিতে নির্মাতার কাছে সঠিকভাবে জানানো উচিত যাতে উত্পাদন প্রক্রিয়াটি ডিজাইনের প্রত্যাশা পূরণ করে।
