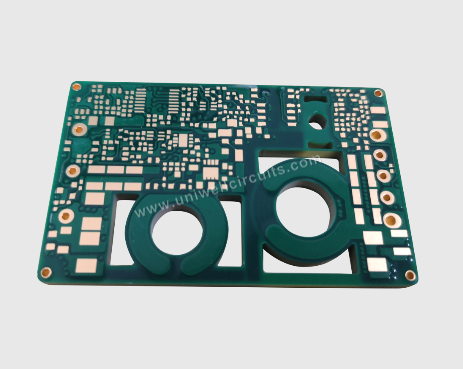

14 স্তর পুরু কপার কয়েল বোর্ড হল একটি বহু-স্তর প্রিন্টেড সার্কিট বোর্ড যা বিশেষভাবে উচ্চ-শক্তির জন্য ডিজাইন করা হয়েছে এবংউচ্চ-ফ্রিকোয়েন্সিঅ্যাপ্লিকেশন, শক্তি রূপান্তর, নতুন শক্তি যানবাহন, শিল্প নিয়ন্ত্রণ এবং অন্যান্য ক্ষেত্রের জন্য উপযুক্ত।
14 স্তর পুরু কপার কয়েল প্লেটের নিম্নলিখিত মূল পরামিতি এবং প্রক্রিয়া বৈশিষ্ট্য রয়েছে:
স্তর এবং তামার পুরুত্ব: 4OZ (প্রায় 140 μm) পর্যন্ত অভ্যন্তরীণ এবং বাইরের তামার বেধ সহ মোট 14টি স্তর, উচ্চ কারেন্ট ট্রান্সমিশনকে সমর্থন করে এবং কার্যকরভাবে তাপমাত্রা বৃদ্ধি হ্রাস করে
সম্পূর্ণ বোর্ডের বেধ: সর্বোচ্চ বোর্ডের বেধ 3.5 মিমি, উচ্চ-ঘনত্বের তারের এবং জটিল কাঠামোগত নকশার জন্য উপযুক্ত।
অন্ধ গর্ত গঠন: সংকেত অখণ্ডতা এবং স্থান ব্যবহার উন্নত করতে স্তর 1-7 এবং 8-14 এর মধ্যে অন্ধ গর্ত সংযোগ ব্যবহার করে।
বিশেষ প্রক্রিয়া সমর্থন:
নির্ভরযোগ্যতা এবং পৃষ্ঠের মসৃণতা উন্নত করতে রজন প্লাগ গর্ত সমর্থন করুন
ব্যাক ড্রিলিং অর্জন করতে পারে (2মিলের চেয়ে কম বা সমান ছুরিকাঘাত), উচ্চ গতির সংকেত ক্রসস্টাল কমিয়ে-
RO4003C+HTG উপকরণের মিশ্র সংকোচন সমর্থন করে, উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা এবং উচ্চ তাপমাত্রা প্রতিরোধের ভারসাম্য বজায় রাখে।
আপনি যদি বিভিন্ন সরবরাহকারীর প্রযুক্তিগত সামঞ্জস্যের মূল্যায়ন করেন, তাহলে এই ধরনের বোর্ড তাপ ব্যবস্থাপনা, পরিবাহিতা দক্ষতা এবং কাঠামোগত স্থিতিশীলতায় ভাল পারফর্ম করে, বিশেষ করে শক্তির সরঞ্জামগুলিতে পাওয়ার মডিউল অ্যাপ্লিকেশনের জন্য উপযুক্ত। বোর্ডের মিশ্র চাপের উপকরণ নির্বাচন এবং এর সাথে একীকরণের ক্ষেত্রেও ভাল সামঞ্জস্য রয়েছেএইচডিআইপ্রসেস
উচ্চ-ফ্রিকোয়েন্সি, ধাতু ভিত্তিক বোর্ড, HDI
