পুরু তামা PCBউচ্চ কারেন্ট বহন, দক্ষ তাপ অপচয়, এবং দীর্ঘ-মেয়াদী নির্ভরযোগ্য অপারেশন অর্জনের জন্য শিল্প শক্তি সরবরাহের মূল বাহক, বিশেষত উচ্চ তাপমাত্রা, শক্তিশালী কম্পন, এবং শিল্প সাইটগুলিতে বড় প্রভাবের মতো জটিল কাজের অবস্থার জন্য উপযুক্ত। নিম্নলিখিতটি শিল্প শক্তি সরবরাহের সাধারণ পরিস্থিতির উপর ভিত্তি করে একটি সম্পূর্ণ প্রয়োগের যুক্তি এবং সম্ভাব্য নির্বাচন পরিকল্পনা প্রদান করে।

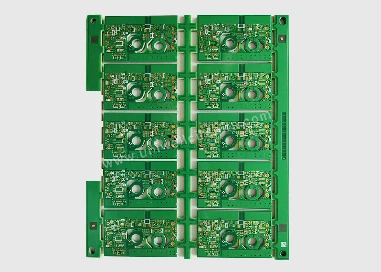

শিল্প শক্তি সরবরাহে পুরু তামা PCB এর মূল প্রয়োগের মান
পাওয়ার মডিউল, সংশোধন এবং ফিল্টারিং সার্কিট, এবং শিল্প শক্তি সরবরাহের আউটপুট ড্রাইভ সার্কিট হল পুরু তামা PCB-এর মূল প্রয়োগের দৃশ্য, যার মূল মান তিনটি পয়েন্টে কেন্দ্রীভূত:
উচ্চ কারেন্ট নিরাপদ বহন: তামার ফয়েলের পুরুত্ব সাধারণত সাধারণ PCB-এর চেয়ে দ্বিগুণের বেশি হয়, যা বর্তমান সংক্রমণ প্রতিরোধকে ব্যাপকভাবে হ্রাস করে এবং উচ্চ কারেন্টের অধীনে তামার ফয়েল অতিরিক্ত গরম হওয়া এবং জ্বলে যাওয়া এড়িয়ে যায়। এটি স্থিরভাবে বেশ কয়েকটি অ্যাম্পিয়ার থেকে কয়েকশ অ্যাম্পিয়ার পর্যন্ত শিল্প গ্রেডের স্রোত বহন করতে পারে।
দক্ষ তাপমাত্রা সমীকরণ তাপ অপচয়: পুরু তামার ফয়েল নিজেই একটি উচ্চ তাপ পরিবাহিতা তাপ অপচয়কারী উপাদান, যা দ্রুত তাপ অপচয়ের কাঠামোতে পার্শ্বীয়ভাবে MOS টিউব এবং IGBT-এর মতো শক্তি ডিভাইসগুলির তাপ পরিচালনা করতে পারে। স্থানীয় তাপমাত্রা বৃদ্ধি 20 ডিগ্রির মধ্যে নিয়ন্ত্রণ করা যেতে পারে, যা পাওয়ার ক্যাপাসিটার এবং ইন্ডাক্টরগুলির পরিষেবা জীবনকে ব্যাপকভাবে প্রসারিত করে।
দৃঢ় কাজের অবস্থার কাঠামো অভিযোজন: অ্যান্টি-বেন্ডিং এবং অ্যান্টি-ভাইব্রেশন ক্ষমতাগুলি সাধারণ পাতলা কপার প্লেটের চেয়ে অনেক বেশি উচ্চতর, এবং এটি শিল্প সাইট পরিচালনার প্রভাব এবং দীর্ঘ{0}} কম্পন সহ ইনস্টলেশন পরিবেশের জন্য উপযুক্ত, তামার ফয়েল পিলিং এবং সোল্ডার জয়েন্টের ক্লান্তি ব্যর্থতার ঝুঁকি হ্রাস করে, এবং 5-0 বছরের বিদ্যুৎ সরবরাহের জন্য ডিজাইন জীবনের প্রয়োজনীয়তা পূরণ করে।
শিল্প বিদ্যুৎ সরবরাহের সাধারণ পরিস্থিতিতে তামার বেধের পরিমাণগত নির্বাচন
সম্পূর্ণরূপে পাওয়ার লেভেল এবং শিল্প শক্তির উত্সগুলির অপারেটিং অবস্থার উপর ভিত্তি করে, তামাকে অন্ধভাবে পুরু করা এবং খরচ বৃদ্ধি এড়াতে একটি সরাসরি প্রযোজ্য তামার বেধ নির্বাচন বেঞ্চমার্ক প্রদান করুন:
| শিল্প শক্তি সরবরাহ দৃশ্যকল্প | সাধারণ একটানা স্রোত | প্রস্তাবিত তামা বেধ নির্দিষ্টকরণ |
|---|---|---|
| ছোট এবং মাঝারি পাওয়ার সুইচিং পাওয়ার সাপ্লাই, 100~ 1000W UPS | 5~40A | 3~4oz পুরু তামার বাইরের স্তর |
| ইন্ডাস্ট্রিয়াল সার্ভো ড্রাইভ, সার্বজনীন ফ্রিকোয়েন্সি রূপান্তরকারী | 20~80A | 3~4oz বাইরের স্তর+2oz ভিতরের স্তর |
| উচ্চ শক্তি ঢালাই পাওয়ার সাপ্লাই, ব্রেকিং ইউনিট | 80~150A স্বল্প-মেয়াদী প্রভাব | 6~8oz দ্বিগুণ-পার্শ্বযুক্ত পুরু তামা |
| কেন্দ্রীভূত শিল্প বৈদ্যুতিন সংকেতের মেরু বদল পাওয়ার সাপ্লাই, উচ্চ-শক্তি শক্তি সঞ্চয় মডিউল | বাসের বর্তমান 200A এর উপরে | 10~12oz অতি পুরু তামা+উইন্ডো টিনের প্রলেপ ঘন করা |
মাল্টি-ডাইমেনশনাল সিলেকশনে সমস্যা এড়ানোর জন্য মূল পয়েন্ট
1. তামার বেধ নির্বাচন করার জন্য মূল নীতি
পরীক্ষামূলক সূত্র উল্লেখ করে "কারেন্ট তামার বেধ নির্ধারণ করে" এর মৌলিক যুক্তিকে কঠোরভাবে অনুসরণ করে: অনুমোদিত বর্তমান (A) ≈ তামার ফয়েল বেধ (oz) × তারের প্রস্থ (মিমি) × 0.8 (পরিবেষ্টিত তাপমাত্রা 40 ডিগ্রির কম বা সমান), অন্ধভাবে অতি পুরু তামা অনুসরণ করবেন না।
পিক ইমপালস কারেন্ট গণনা করা হয় 1.5 গুণ একটানা কারেন্টের উপর ভিত্তি করে, এবং তামার বেধের মার্জিন বায়ু নালী ছাড়া শিল্প ক্যাবিনেটের দৃশ্যে এক স্তর দ্বারা বৃদ্ধি করা হয়।
রাউটিংয়ের বৈশিষ্ট্যগত প্রতিবন্ধকতা পরিবর্তন করা এবং নিয়ন্ত্রণ সংকেত ম্যাচিং ব্যর্থতা ঘটাতে এড়াতে নন পাওয়ার সার্কিটের সিগন্যাল রাউটিং এরিয়াতে পুরু তামা ব্যবহার করা কঠোরভাবে নিষিদ্ধ।
2. সাবস্ট্রেট এবং প্রক্রিয়া অভিযোজনের জন্য প্রয়োজনীয়তা
ঘন তামা এবং সাধারণ FR-4 এর মধ্যে CTE অমিল এড়াতে সাবস্ট্রেট হিসাবে Tg এর চেয়ে বৃহত্তর বা সমান 170 ডিগ্রির সাথে উচ্চ TG fr4 ব্যবহার করার জন্য অগ্রাধিকার দেওয়া উচিত, যার ফলে দীর্ঘ-মেয়াদী উচ্চ-তাপমাত্রা অপারেশনের অধীনে ডিলামিনেশন এবং ফোসকা হতে পারে।
অত্যন্ত উচ্চ তাপ অপচয়ের প্রয়োজনীয়তার জন্য, অ্যালুমিনিয়াম/তামা ভিত্তিক ধাতব স্তরগুলি নির্বাচন করা যেতে পারে, যার তাপ পরিবাহিতা 1.5W/m · K এর বেশি, যা সাধারণ fr4 তাপ অপচয়ের চেয়ে তিনগুণ বেশি কার্যকর।
পছন্দের পৃষ্ঠের চিকিত্সা হল নিমজ্জন সোনার প্রক্রিয়া, যা শিল্প তেল এবং ধুলো পরিবেশের জন্য উপযুক্ত। এর জারা প্রতিরোধ ক্ষমতা এবং বিরোধী সন্নিবেশ ক্ষমতা সাধারণ টিনের স্প্রে করার চেয়ে অনেক বেশি উচ্চতর, দীর্ঘ-ব্যবহারের পরে খারাপ যোগাযোগ এড়িয়ে যায়।
3. উৎপাদন ক্ষমতার মূল সীমাবদ্ধতা (DFM)
3oz কপার ফয়েলের ন্যূনতম লাইন প্রস্থ/ব্যবধান 0.3 মিমি এর চেয়ে বড় বা সমান এবং 6oz কপার ফয়েল 0.4 মিমি এর চেয়ে বড় বা সমান যাতে এচিং এর সময় ভুল লাইন প্রস্থ এবং শর্ট সার্কিট সমস্যা এড়াতে হয়।
3oz তামার ফয়েলে 5A কারেন্টের জন্য সমান্তরালভাবে ছিদ্রের মাধ্যমে উচ্চ কারেন্ট পাথ. 2-3-এর মাধ্যমে একক গর্ত নিষিদ্ধ। মাধ্যমে ছিদ্রের ন্যূনতম অ্যাপারচার 0.8 মিমি এর চেয়ে বড় বা সমান হওয়া উচিত এবং গর্তের দেয়ালের তামার পুরুত্ব 20 μm এর চেয়ে বেশি বা সমান হওয়া উচিত।
মাল্টি লেয়ার পুরু কপার প্লেটগুলিকে অবশ্যই প্রতিসাম্য স্ট্যাকিং দিয়ে ডিজাইন করতে হবে, উপরের এবং নীচের স্তরগুলির একই তামার পুরুত্ব থাকতে হবে যাতে ল্যামিনেশনের পরে পৃষ্ঠের অত্যধিক ওয়ার্পিং এড়াতে এবং SMT প্যাচগুলির সাথে খাপ খাইয়ে নিতে অক্ষমতা।
