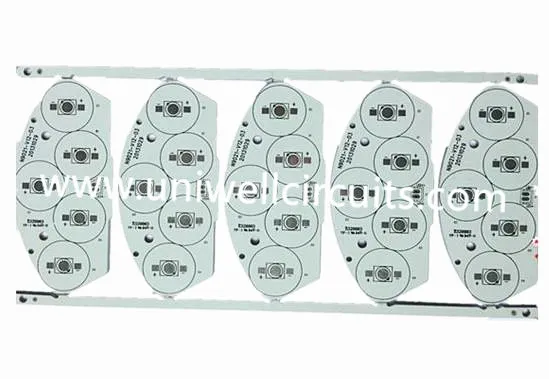

Multilayer অ্যালুমিনিয়াম বেস মুদ্রিত সার্কিট বোর্ড

Multilayer অ্যালুমিনিয়াম বেস মুদ্রিত সার্কিট বোর্ড

1. উত্পাদনের বর্ণনা

অ্যালুমিনিয়াম বেস মুদ্রিত সার্কিট বোর্ড বেনিফিট

● তাপ অপচয় হ'ল নাটকীয়ভাবে প্রমিত FR-4 নির্মাণের চেয়ে উচ্চতর।

● ব্যবহৃত dielectrics সাধারণত 5 থেকে 10 বার হিসাবে প্রচলিত epoxy- গ্লাস হিসাবে thermally পরিবাহী এবং বেধ একটি দশম হয়

● একটি প্রচলিত অনমনীয় PCB তুলনায় exponentially আরো দক্ষ তাপীয় স্থানান্তর।

● আইপিসি তাপ-বৃদ্ধি চার্ট দ্বারা প্রস্তাবিত তুলনায় কম তামারের ওজন ব্যবহার করা যেতে পারে

Uniwell এক দশকের বেশি সময় ধরে অ্যালুমিনিয়াম মুদ্রিত সার্কিট বোর্ড (এছাড়াও মেটাল বেস PCBs নামে পরিচিত) উত্পাদন করা হয়েছে, এবং তাদের সব ISO9001, ISO14001, TS16949 এবং উল দ্বারা অনুমোদিত হয়।

2. প্রোডাক্ট বিস্তারিত

3. অ্যালুমিনিয়াম PCBs অ্যাপ্লিকেশন

যদিও বিদ্যুৎ কনভার্টার এবং এলইডি হচ্ছে এইসব পণ্যগুলির বৃহত্তম ব্যবহারকারী, এন্টারপ্রাইজ এবং আরএফ কোম্পানিগুলি এই নির্মাণের সুবিধাগুলি উপভোগ করতে চায়। একটি একক স্তর নির্মাণ সহজতর হয়, অন্য কনফিগারেশন বিকল্প Amitron পাওয়া যায়, সহ:

নমনীয় অ্যালুমিনিয়াম PCBs

আইএমএস উপকরণগুলির মধ্যে নতুনতম একটি উদ্ভাবন হল নমনীয় ডাইলেকট্রিকস। এই উপকরণ সিরামিক fillers সঙ্গে একটি polyimide রজন সিস্টেম বৈশিষ্ট্য যা চমৎকার বৈদ্যুতিক অন্তরণ, নমনীয়তা এবং অবশ্যই তাপ পরিবাহিতা উপলব্ধ করা হয়। যখন 5754 বা অনুরূপ একটি নমনীয় অ্যালুমিনিয়াম উপাদান প্রয়োগ করা হয়, পণ্য বিভিন্ন আকার এবং কোণ অর্জন করতে তৈরি করা যায় যা ব্যয়বহুল fixtures, তারের এবং সংযোগকারীগুলিকে বাদ দিতে পারে যদিও এই উপকরণগুলি নমনীয় হয়, তবে স্থানটি ঘুরিয়ে এবং স্থানটি স্থির করা হয়। তারা নিয়মিতভাবে flexed করার উদ্দেশ্যে করা হয় যে অ্যাপ্লিকেশন জন্য উপযুক্ত নয়

হাইব্রীড অ্যালুমিনিয়াম PCBs

একটি 'হাইব্রিড' আইএমএস নির্মাণে একটি অ-তাপীয় বস্তুর একটি "উপ-সমাবেশ" স্বাধীনভাবে প্রক্রিয়া করা হয় এবং তারপর তাপীয় পদার্থের সাথে অ্যালুমিনিয়াম বেসে সংযুক্ত হয়। সর্বাধিক সাধারণ নির্মাণ একটি 2-স্তর বা 4-স্তর উপ-সমাবেশ যা প্রচলিত FR-4 থেকে তৈরি। এই স্তরটিকে তাপ অ্যালুমিনিয়াম বেসের সাথে যুক্ত করতে তাপ অপচয় করতে সাহায্য করতে পারে, অনমনীয়তা উন্নত করতে এবং ঢাল হিসেবে কাজ করতে পারে। অন্যান্য বেনিফিট অন্তর্ভুক্ত:

● সমস্ত thermally পরিবাহী উপকরণ একটি নির্মাণ তুলনায় কম ব্যয়বহুল

● একটি আদর্শ FR-4 পণ্য উপর উচ্চতর তাপ কর্মক্ষমতা উপলব্ধ করা হয়

● ব্যয়বহুল তাপ শিথিল এবং সংশ্লিষ্ট সমাবেশ পদক্ষেপগুলি দূর করতে পারেন

● আরএফ অ্যাপ্লিকেশন ব্যবহার করা যেতে পারে যেখানে PTFE একটি পৃষ্ঠ স্তর তার 'ক্ষতি বৈশিষ্ট্য জন্য পছন্দসই হয়

● ভেতরে গর্ত উপাদান মিটমাট করার জন্য অ্যালুমিনিয়াম মধ্যে কম্পোনেন্ট উইন্ডোর ব্যবহার। এই সংযোগকারীগুলিকে এবং তারগুলি সকেটের মাধ্যমে সংযোগগুলি পাস করার অনুমতি দেয়, যখন স্লাইডার পাত্রটি বিশেষ gaskets বা অন্যান্য ব্যয়বহুল অ্যাডাপ্টারের প্রয়োজন ছাড়াই একটি সীল সৃষ্টি করে।

Multilayer অ্যালুমিনিয়াম PCBs

উচ্চ পারফরম্যান্স পাওয়ার সাপ্লাই মার্কেটে প্রচলিত, বহুমুখী আইএমএস পিসিবিগুলি তাপীয় পরিবাহী ডাইলেক্ট্রিক্সগুলির একাধিক স্তর থেকে তৈরি করা হয়। এই নির্মাণগুলির মধ্যে একটি বা ততোধিক স্তর রয়েছে যা অন্ধ বিয়াসের সাথে অস্তরক অবস্থায় দগ্ধ করা হয় যা তাপীয় ভিয়াস বা সিগন্যাল ভিয়াস হিসাবে কাজ করে। যখন তাপ একক স্তর ডিজাইন হিসাবে স্থানান্তর করা আরো ব্যয়বহুল এবং কম দক্ষ, তখন তারা আরো জটিল ডিজাইনে তাপ অপচয়ের জন্য একটি সহজ এবং কার্যকর সমাধান প্রদান করে।

হোল অ্যালুমিনিয়াম PCBs মাধ্যমে

সবচেয়ে জটিল নির্মাণের মধ্যে অ্যালুমিনিয়াম একটি স্তর একটি multilayer তাপ নির্মাণ একটি 'কোর' গঠন করতে পারেন অ্যালুমিনিয়াম প্রাক drilled এবং ঢাকনা পূর্বে অস্তরক সঙ্গে ফিরে ভরা। থার্মাল উপকরণ বা উপ-সমাহারগুলি অ্যালুমিনিয়ামের উভয় পক্ষের তাপ বন্ধনের উপকরণ ব্যবহার করে স্তরিত হতে পারে। একবার স্তরিত, সম্পূর্ণ সমাবেশ একটি প্রচলিত multilayer PCB অনুরূপ thru- drilled হয়। ইলেকট্রনিক নিরোধক বজায় রাখার জন্য অ্যালুমিনিয়ামের মধ্যে ছিদ্র মাধ্যমে ধাতুপট্টাবৃত ক্লিয়ারেন্স মাধ্যমে পাস। বিকল্পভাবে একটি কপার কোর উভয় সরাসরি বৈদ্যুতিক সংযোগ পাশাপাশি গর্ত মাধ্যমে উত্তাপ সঙ্গে উভয় অনুমতি দিতে পারে।
