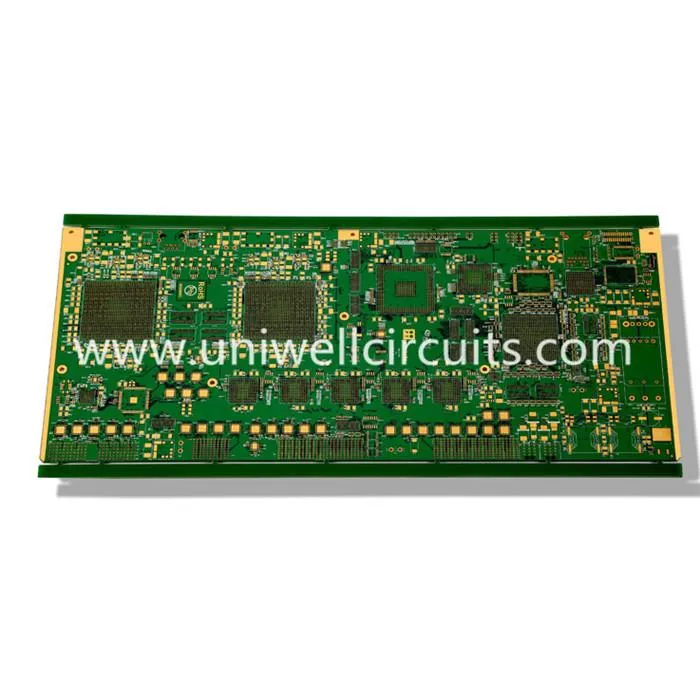

Multilayer Buried ভিয়াস সার্কিট বোর্ড

Multilayer Buried ভিয়াস সার্কিট বোর্ড

ইউনিলিভার সার্কিট ডিজাইন, ডেভেলপমেন্ট, ম্যানুফ্যাকচারিং এবং উচ্চ নির্ভুলতা ডবল পার্শ্বপ্রতিক্রিয়া বিক্রয় বিশিষ্ট একটি উচ্চ প্রযুক্তির এন্টারপ্রাইজ হয়। & Multilayer PCBs (মুদ্রিত ...

1. উত্পাদনের বর্ণনা

图片 31_ 副本 .jpg

স্পেসিফিকেশন:
স্তর: 6
বোর্ড ঘনত্ব: 1.6 মিমি
পৃষ্ঠ চিকিত্সা: নিমজ্জন স্বর্ণ।
উপাদান: FR4 TG170
মিনি লাইন প্রস্থ / লাইন দূরত্ব: 8/5 মিিল
বিশেষ প্রযুক্তি: মাধ্যমে কবর

দর্পিত Vias একটি মাল্টি-স্তর PCB ভিতরের স্তর মধ্যে প্রান্তিক সংযোগ হয় যা বাইরের স্তর উভয় প্রসারিত হয় না। কংক্রিট ভিয়াসগুলি ড্রিলিং এবং তামার দ্বারা তৈরি করা হয় একটি মাল্টি-লেয়ার PCB এর ভিতরের লেয়ার কোর (জোড়া) একটি প্রমিত 2 স্তর হিসাবে একইভাবে অথবা প্রকৃতপক্ষে গর্তযুক্ত PCB- এর মাধ্যমে বহু-স্তরের জন্য। কবর এর গভীরতা সঙ্গে কোন সমস্যা নেই কারণ কলাই সময়, উভয় প্রান্তে গর্ত খোলা হয় এবং কলাই রসায়ন অবাধে পশা পারেন। যদি পিসিবির মাধ্যমে কবর দেওয়া হয় তবে কবরস্থ বায়োজ সহ অভ্যন্তরীণ স্তরের সংখ্যাযুক্ত জোড়ের মধ্যবর্তী স্থানে নির্মিত হয়, নির্মাণটি সহজবোধ্য। অভ্যন্তরীণ স্তরগুলির বিজোড় সংখ্যার মধ্য দিয়ে ক্ষণস্থায়ী বীজের নকশা করার জন্য এটি সুপারিশ করা হয় না।

একাধিক প্রিন্টিং, বন্ডিং এবং কলাই ক্রম ব্যবহার করে মাল্টি-লেয়ার PCB- এর ক্রমাগত বিল্ড তৈরি করা জটিল আন্তঃ-সংযোগের কাঠামোগুলি নির্মাণের অনুমতি দেয়।
যদি সাবধানে বিবেচনা জালিয়াতির কার্যকারিতা নিয়ে নেওয়া হয়, তবে অন্ধ বিয়া, কবর, এবং গর্ত ভিয়াদের মাধ্যমে একই পিসিবি মিলিত হতে পারে।
অন্ধ বিয়াছের তুলনায় দারিদ্র্যের বীজ কম দামে তৈরি করা হয়, কিন্তু গাইড হিসাবে, কবরকৃত ব্যান্ডের ব্যবহার কম খরচে সংরক্ষণ করা হয় না যতক্ষণ না সামগ্রিক স্তর গণনা কমপক্ষে 4 টি স্তর দ্বারা কমে যায়।
Uniwell pcbs মাধ্যমে সমাধি বিস্তৃত উত্পাদন। উদ্ধৃতি আমাদের জিজ্ঞাসা

2. কোম্পানির তথ্য
Uniwell সার্কিট কোম্পানি, লিমিটেড, এপ্রিল 2007 সালে Shenzhen, সালে প্রতিষ্ঠিত হয়। Uniwell সার্কিট ডিজাইন, উন্নয়ন, উত্পাদন এবং উচ্চ নির্ভুলতা ডবল পার্শ্বযুক্ত এবং multilayer PCBs (মুদ্রিত সার্কিট বোর্ড) ফোকাস মধ্যে বিশেষজ্ঞ একটি উচ্চ প্রযুক্তির এন্টারপ্রাইজ হয় দ্রুত চালু, প্রোটোটাইপ, মাঝারি ও বড় ভলিউম Uniwell সার্কিট এছাড়াও এই মানের সার্টিফিকেট জন্য অনুমোদিত দ্বারা সর্বোচ্চ আন্তর্জাতিক উত্পাদন মান পূরণ করা হয়েছে: ISO9001, ISO14001, TS16949। আমরা একা পার্শ্বযুক্ত, ডাবল পার্শ্বযুক্ত এবং মাল্টিলেয়ার PCB উত্পাদনের জন্য ইউএল প্রত্যয়িত, এবং IPC এবং ROHS মানগুলির জন্য প্রয়োজনীয় সবগুলি মেনে চলে।


3.উত্তর সিস্টেম
উচ্চ মানের পণ্য সরবরাহ আমাদের সাধনা হয়।

图片 32_ 副本 .jpg

4. গ্রাহকরা বিতরণ
10+ বছর ধরে উন্নয়ন, আমাদের পণ্য মেনল্যান্ড চীন, তাইওয়ান, মার্কিন যুক্তরাষ্ট্র, জাপান, রাশিয়া, জার্মানি, সুইজারল্যান্ড, সুইডেন, যুক্তরাজ্য, ফিনল্যান্ড, ফ্রান্স, হল্যান্ড, ইতালি, পোল্যান্ড, ডেনমার্ক, অস্ট্রেলিয়া, ব্রাজিল, সিঙ্গাপুর, থাইল্যান্ডে রপ্তানি করা হয়। , এবং মালয়েশিয়া।

图片 33_ 副本 .jpg

5.FAQ
প্রশ্ন: আমি কখন মূল্য পেতে পারি?
আমরা আপনার জিজ্ঞাসা পেতে পরে আমরা সাধারণত 24 ঘন্টা মধ্যে উদ্ধৃত। যদি আপনি মূল্য পেতে খুব জরুরী হন, তাহলে দয়া করে আমাদের কল করুন অথবা আমাদের আপনার ইমেইল এ জানান যাতে আমরা আপনার তদন্তের অগ্রাধিকার বিবেচনা করি।

প্রশ্ন: আপনার পণ্যের গুণমান পরীক্ষা করার জন্য আমি কিভাবে নমুনা পেতে পারি?
মূল্য নিশ্চিতকরণের পরে, আপনি নমুনার জন্য আমাদের পণ্য মানের চেক করতে পারেন। আমরা 1-10 টুকরা বা আরো নমুনা অর্ডার গ্রহণ।

প্রশ্ন: কতক্ষণ আমি নমুনা পেতে আশা করতে পারি?
আপনি নমুনা চার্জ দিতে এবং আমাদের নিশ্চিত ফাইল পাঠাতে পরে, নমুনা ডেলিভারি জন্য প্রস্তুত করা হবে 2-3 দিন
নমুনা আপনাকে এক্সপ্রেস মাধ্যমে পাঠানো হবে এবং 3-5 কর্মদিবস পৌঁছাতে হবে।
আপনি আপনার নিজস্ব এক্সপ্রেসের অ্যাকাউন্ট ব্যবহার করতে পারেন অথবা যদি আপনার কোনো অ্যাকাউন্ট না থাকে তবে আমাদের পেমেন্ট করুন।

প্রশ্ন: ভর উত্পাদন জন্য সীসা সময় সম্পর্কে কি?
সত্যই, এটি অর্ডার পরিমাণ এবং আপনি অর্ডার স্থাপন সিজনের উপর নির্ভর করে।
সাধারণভাবে বলতে গেলে, গণ উত্পাদন আপনাকে এক্সপ্রেস মাধ্যমে পাঠানো হবে এবং 15-20 কর্মদিবসে পৌঁছাবে।

প্রশ্নঃ কোন ফাইলটি আমাকে দেওয়া উচিত?
পিসিবি উৎপাদন জন্য Gerber ফাইল (প্রোটেল, পাওয়ার PCB, PADs ফাইল) বা পরিকল্পিত প্রয়োজন হয়
গারবার ফাইল, বোম, ডিজাইনার পিসিবিএ উৎপাদন এবং উপাদান ক্রয়ের জন্য প্রয়োজন।
